    蜂鳴器控制電路,蜂鳴器電路原理圖介紹
    蜂鳴器電路原理圖設計與MOS管應用
    一、蜂鳴器電路基本原理
    蜂鳴器是一種常見的電子發聲器件,在電子電路設計中,常通過控制蜂鳴器的工作狀態來實現聲效提示功能。其電路設計可采用MOS管進行控制,實現對蜂鳴器的有效驅動與管理。

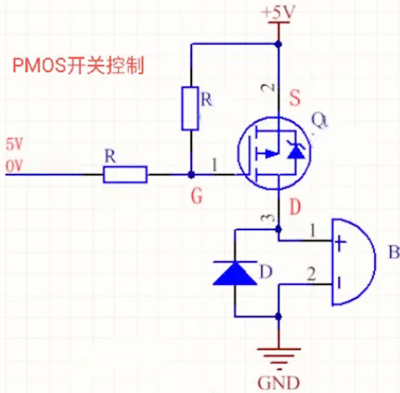

    蜂鳴器控制電路
    蜂鳴器控制電路
    二、MOS管在蜂鳴器電路中的控制作用
    MOS管作為一種性能優良的半導體器件,與三極管類似,可用于放大和開關控制。在蜂鳴器電路中,由于MCU(微控制器)I/O口提供的驅動電流較小,無法直接驅動蜂鳴器工作,因此采用VCC電源為蜂鳴器供電,并利用MOS管作為鏈路開關。這樣,利用MOS管可以實現以小電流控制大電流的效果,滿足蜂鳴器驅動需求。
    當MOS管關斷時,蜂鳴器內部電流不能瞬間降為零,否則會產生反向電壓。此時,二極管在電路中起到關鍵作用,它為電流提供泄放路徑,消耗剩余能量,保護電路免受反向電壓沖擊。此外,為穩定MOS管初始狀態,防止其誤開啟,電路設計中還使用了上、下拉電阻。在NMOS管D端、PMOS管S端串聯電阻,可實現限流功能,進一步保護MOS管正常工作。
    三、典型蜂鳴器控制電路圖解析

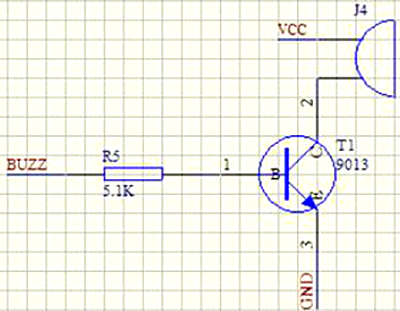

    蜂鳴器控制電路
    (一)電路結構與工作原理
    基本組成:該電路主要由晶體管T1(N型晶體管)、蜂鳴器BUZZ、限流電阻R5等元件構成。
    工作原理:當蜂鳴器控制端處于高壓狀態時,晶體管T1接通,形成電流回路,蜂鳴器BUZZ得電工作,發出聲音。其中,限流電阻R5起到限制電流大小的作用,保護晶體管和蜂鳴器免受過大電流損壞。
    (二)電路優化設計
    在實際應用中,為提高電路性能和可靠性,可在上述基礎上進行優化設計。例如,在電路中增加電容C18和反向二極管D2。電容C18可用于濾除電路中的高頻噪聲和雜波,提高電源的穩定性,確保蜂鳴器發聲穩定。反向二極管D2可有效阻斷可能產生的反向電壓,防止其對電路中的其他元件造成損害。二極管通常具有較高的反向擊穿電壓,能夠可靠地保護低功率三極管等器件,這些三極管的觸發電壓一般較低,約0.7V,通過的電流也很小,通常小于1μA。
    四、MOSFET的類型與應用特點
    MOSFET(金屬-氧化物半導體場效應晶體管)可分為多種類型,包括增強型和耗盡型,以及P溝道和N溝道。但在實際電路設計中,主要應用的是增強型N溝道MOS管(NMOS)和增強型P溝道MOS管(PMOS)。
    (一)NMOS與PMOS的導通條件
    NMOS:當柵源電壓Vgs大于特定閾值電壓時,NMOS管導通。這一特性使得NMOS在數字電路和開關電源等應用中廣泛用于構建開關和邏輯門等電路。
    PMOS:當柵源電壓Vgs小于某個值時,PMOS管導通。PMOS常用于需要在低電壓或負電壓條件下工作的電路中,例如在一些電源管理和電機驅動應用中,可與其他類型晶體管配合實現特定功能。
    (二)開關損耗與導通電阻

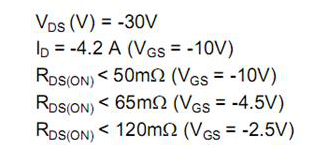

    無論是NMOS還是PMOS,在導通狀態下都存在一定的導通電阻,這會導致不可避免的功率損耗。隨著半導體技術的不斷發展,現代MOS晶體管的導通電阻一般可達到幾十毫歐的水平。以AO3401為例,通常在不超過-12V的電壓條件下使用,其在不同壓降下的阻抗特性也有所不同。設計人員需要根據具體應用需求,合理選擇MOS管的型號和規格。
    蜂鳴器控制電路
    通過優化電路布局、選擇合適的驅動電壓和電流,可以有效降低開關損耗,提高電路效率,確保蜂鳴器電路在各種應用場景中穩定、可靠地工作。
