雙電源切換電路設計解析

本電路設計旨在實現USB直流電源與鋰電池供電之間的高效切換,以確保電路系統的穩定運行。
一、電路組成與核心元件
電路中,USB_PWR代表外接的5VUSB直流電源,而BAT_PWR則表示鋰電池供電電源,其最大輸出電壓為4.2V。系統供電引腳VCC可從BAT_PWR或USB_PWR獲取電源。整個電路的核心元件是一個P溝道增強型場效應管(PMOS),其開關特性與PNP型三極管相似。
二、場效應管工作原理

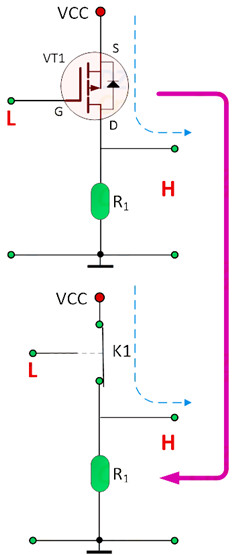

以相應開關電路為例,當柵極輸入為低電平“L”時,場效應管VT1處于導通狀態,相當于閉合的開關。

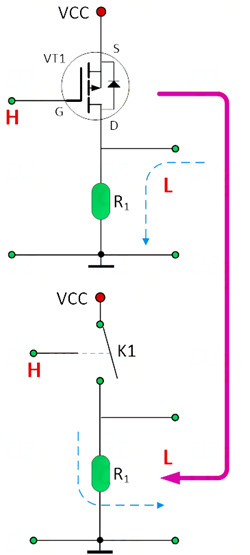

相反,當柵極輸入為高電平“H”時,VT1處于截止狀態,相當于斷開的開關。

只有當柵-源電壓(VGS)為負值時,PMOS才會導通,數據手冊中會明確標注相應的閾值電壓。需注意,VGS不可過小,以免擊穿絕緣層而損壞場效應管。

相反,當柵極輸入為高電平“H”時,VT1處于截止狀態,相當于斷開的開關。

只有當柵-源電壓(VGS)為負值時,PMOS才會導通,數據手冊中會明確標注相應的閾值電壓。需注意,VGS不可過小,以免擊穿絕緣層而損壞場效應管。

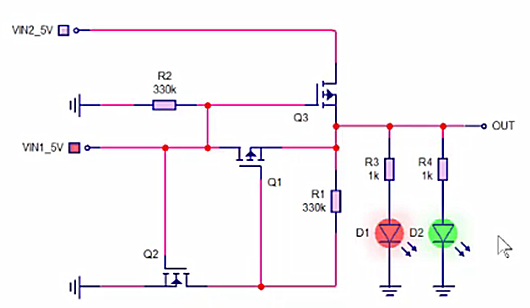

三、5V雙電源切換電路設計


在5V雙電源切換電路中,通過控制PMOS的柵極電壓,實現USB直流電源與鋰電池供電之間的自動切換。當USB電源接入且電壓高于鋰電池時,控制信號使PMOS截止,電路系統由USB_PWR供電。而當USB電源斷開或電壓低于鋰電池時,PMOS導通,系統自動切換至BAT_PWR供電。這種設計確保了電路系統在不同電源條件下的可靠運行,提升了設備的穩定性和用戶體驗。
