增強型MOSFET柵極驅動電流的計算主要涉及為其輸入電容充電和放電所需的電流。這個電流不是恒定的直流電流，而是瞬態峰值電流，主要出現在開關（導通和關斷）的瞬間。
以下是計算柵極驅動峰值電流（Ig_peak）的幾種常用方法，依據你掌握的參數和數據手冊信息的不同而選擇：
方法1：使用柵極電荷（Qg）計算（最常用、推薦）
這是最常用和最推薦的方法，因為它直接考慮了米勒效應的影響，結果更準確。
獲取參數：
Qg_total：這是MOSFET數據手冊中給出的總柵極電荷（單位：nC）。這是一個至關重要的參數，代表了在特定Vds（通常為額定電壓）和特定Vgs（通常為10V或驅動電壓）下，將柵極電壓從0V充電到Vgs所需的總電荷量。它包含了米勒平臺（Qgd）的電荷。
t_rise：你設計或要求的柵極電壓上升時間（單位：s）。這是柵極電壓從Vgs(th)上升到目標驅動電壓（如10V）所需的時間。它決定了導通速度。
t_fall：你設計或要求的柵極電壓下降時間（單位：s）。這是柵極電壓從目標驅動電壓下降到Vgs(th)以下（通常到0V）所需的時間。它決定了關斷速度。
ΔVgs：柵極驅動電壓的擺幅（單位：V）。通常是驅動芯片的高電平輸出電壓（如12V、15V）減去低電平輸出電壓（如0V或-5V）。即ΔVgs=Vdrv_high-Vdrv_low。
計算峰值電流（近似）：
驅動電流的主要作用是在規定時間內轉移柵極電荷。峰值電流的近似計算公式為：
Ig_peak≈Qg_total/t_switch
t_switch：取t_rise和t_fall中較小的那個值（保守起見），或者取你更關注的開關邊沿的時間（通常是導通上升時間t_rise，因為關斷有時可以稍慢）。如果兩者相近，用t_rise即可。
為什么是近似？這個公式假設驅動電流是恒定的，并且電荷轉移是線性的。實際上，驅動電流通常是脈沖，且柵極電壓上升/下降過程中電流是變化的。但它提供了一個非常好的工程估算值。
例如：一個MOSFET的Qg_total=60nC，你要求t_rise=100ns。則Ig_peak≈60nC/100ns=0.6A。這意味著你的柵極驅動器需要能夠提供至少±0.6A的峰值拉電流（Source）和灌電流（Sink）能力（通常是關斷灌電流能力更重要）。
方法2：使用輸入電容（Ciss）計算（較簡單，忽略米勒效應）
這種方法使用更容易找到的參數，但忽略了米勒電容（Cgd）的關鍵影響。因此，它估算的電流通常顯著低于實際所需的峰值電流，尤其是在硬開關應用中。結果偏樂觀，可能導致驅動器選型電流不足。僅適用于粗略估算或米勒效應不顯著的應用（如極低電壓）。
獲取參數：
Ciss：MOSFET數據手冊給出的輸入電容（單位：F）。這是柵源電容Cgs和柵漏電容Cgd在漏源短路條件下（Vds=0V）的并聯值。Ciss=Cgs+Cgd。注意，Cgd會隨著Vds的變化而變化（米勒效應），數據手冊值通常在特定條件下給出（如Vds=25V,Vgs=0V）。
dVgs/dt：你期望或需要的柵極電壓變化率（單位：V/s）。這與你要求的開關速度（t_rise,t_fall）直接相關：dVgs/dt≈ΔVgs/t_switch（其中t_switch是t_rise或t_fall）。
ΔVgs：柵極驅動電壓的擺幅（同上）。
計算峰值電流：
電容的基本電流公式：I=C*dV/dt
Ig_peak≈Ciss*(ΔVgs/t_switch)
局限性：這個公式在柵極電壓處于米勒平臺區期間（Vgs幾乎不變，電流主要用來給Cgd充電，Vds快速下降）嚴重失效，因為此時實際的等效輸入電容遠大于Ciss。它只適用于初始階段（Vgs快速上升）和米勒平臺之后（Vgs繼續上升）階段。因此計算結果偏小。
例如：Ciss=3000pF,ΔVgs=12V,t_rise=100ns。則Ig_peak≈3000e-12F*(12V/100e-9s)=0.36A。這比方法1的例子（0.6A）小了不少，在實際開關中很可能不夠。
方法3：使用開關時間內的平均電流（估算驅動功耗）
這個方法關注的是驅動損耗和平均電流需求，而不是峰值電流，但對理解驅動器整體壓力有幫助。
獲取參數：
Qg_total:總柵極電荷（同上）。
fsw:開關頻率（單位：Hz）。
ΔVgs:柵極驅動電壓擺幅（同上）。
計算平均柵極驅動電流（Ig_avg）：
平均電流表示驅動器在一個開關周期內需要提供的平均功率對應的電流。
Ig_avg=Qg_total*fsw(單位：A)
物理意義：每次開關需要轉移Qg_total庫侖的電荷。在頻率fsw下，每秒轉移的總電荷就是Qg_total*fsw，這正好是平均電流的定義。
驅動損耗（P_drive）：驅動損耗可以通過平均電流計算：P_drive=Ig_avg*ΔVgs=Qg_total*fsw*ΔVgs。這個損耗會消耗在驅動芯片的內部電路和外部柵極電阻上。
與峰值電流的關系：平均電流遠小于峰值電流。驅動器的主要壓力是其峰值電流能力。
關鍵點總結與注意事項
首選方法：強烈推薦使用基于柵極電荷Qg_total的方法1。它包含了米勒效應的影響，計算結果最貼近實際操作所需的峰值電流。
峰值電流vs平均電流：選擇驅動器芯片時，峰值驅動電流（拉電流和灌電流）能力是首要考慮因素。平均電流主要用于評估驅動功耗和驅動器芯片的溫升。
驅動電壓擺幅（ΔVgs）：明確你的驅動電路實際加到MOSFET柵源極上的電壓范圍（Vdrv_high-Vdrv_low）。這直接影響Qg_total（數據手冊Qg通常在特定Vgs下給出）和計算公式中的ΔVgs。
開關時間（t_rise,t_fall）：這兩者是你設計的目標值或系統允許的最大值。更快的開關速度（更小的t_rise/t_fall）需要更大的峰值驅動電流。開關時間受限于：
驅動器的峰值電流能力。
柵極回路的總阻抗（主要是外部柵極電阻Rg）。
柵極回路的總電感（PCB走線電感）。
柵極電荷Qg_total。
柵極電阻（Rg）的作用：外部串聯的柵極電阻Rg是控制開關速度、抑制柵極振蕩和過沖的關鍵元件。它與驅動器的峰值電流能力Ig_peak共同決定了開關時間。粗略估算開關時間的公式：t_switch≈k*(Rg_drv+Rg_ext)*Ciss或更準確考慮米勒效應：t_switch≈(Qg_total*(Rg_drv+Rg_ext))/ΔVgs（假設恒定電流源驅動），其中k是常數（如2.2-3），Rg_drv是驅動器內部導通電阻。通常通過調整Rg_ext來達到目標開關速度。
負壓關斷（負的Vdrv_low）：如果需要負壓關斷來提高抗噪能力和防止誤觸發，計算ΔVgs時要考慮負電壓值（例如ΔVgs=12V-(-5V)=17V）。這通常會略微增加驅動電流需求。
裕量：計算出的峰值電流Ig_peak應留有足夠的裕量（如20%-50%），以應對元件參數分散性、溫度變化、PCB寄生效應以及確?？煽啃浴?/div>
驅動器選擇：根據計算出的Ig_peak（加上裕量）和所需的ΔVgs（驅動電壓）來選擇合適的柵極驅動器IC或分立驅動電路。確保驅動器的拉電流和灌電流能力都滿足要求。關斷時的灌電流能力往往對關斷速度和防止寄生導通更為關鍵。
計算流程圖
確定設計目標：
開關頻率fsw=?Hz
最大允許上升時間t_rise=?s
最大允許下降時間t_fall=?s(可能與t_rise不同)
驅動電壓高電平Vdrv_high=?V(e.g.,12V)
驅動電壓低電平Vdrv_low=?V(e.g.,0V或-5V)
→計算ΔVgs=Vdrv_high-Vdrv_low=?V

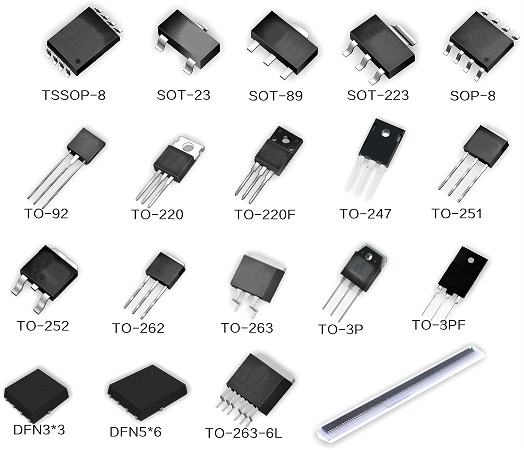

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
