非門電路以其獨特的單輸入、單輸出結構,遵循著明確的邏輯規則:當輸入端為高電平(邏輯1)時,輸出端則為低電平(邏輯0);反之,當輸入端為低電平(邏輯0)時,輸出端呈現高電平(邏輯1)。這種輸入與輸出電平的反相特性,構成了邏輯非運算的基礎,成為數字電路中不可或缺的邏輯反轉工具,其邏輯功能在邏輯代數中亦有對應的非運算表達式。
深入探究非門電路的實現形式,晶體管開關的應用為我們揭示了其背后的物理機制。以晶體管為例,當輸入端信號為低電平時,晶體管處于關閉狀態,電流無法流通,此時輸出端保持高電平;而當輸入端為高電平時,晶體管導通,電流順利通過,導致輸出端呈現低電平。這種巧妙的反相設計,使得非門電路能夠精準地實現邏輯非的功能,成為數字電路中信號反轉的關鍵元件。
非門電路,又被稱為“否”運算或求“反”運算,其別稱反相器形象地體現了其功能特性。

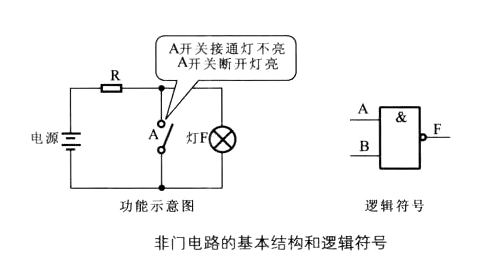

非門電路基本結構與邏輯符號

在非門電路的基本結構中,開關A的閉合與斷開狀態直接關聯著燈F的亮滅情況。當開關A閉合時,電路形成短路,燈F因缺乏足夠的電壓或電流而無法點亮;而當開關A斷開時,電流能夠正常流通,燈F亮起,直觀地展示了非門電路的反相邏輯關系。
非門電路基本結構與邏輯符號

在非門電路的基本結構中,開關A的閉合與斷開狀態直接關聯著燈F的亮滅情況。當開關A閉合時,電路形成短路,燈F因缺乏足夠的電壓或電流而無法點亮;而當開關A斷開時,電流能夠正常流通,燈F亮起,直觀地展示了非門電路的反相邏輯關系。

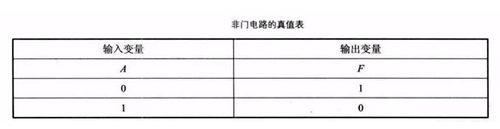

非門電路的真值表

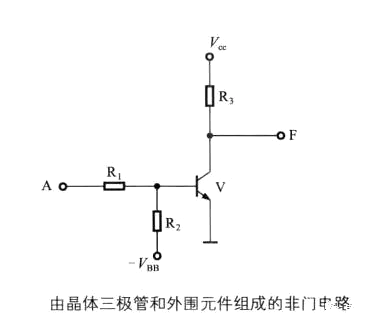

清晰地列出了所有可能的輸入輸出組合,為電路設計與分析提供了重要的參考依據。在基于晶體三極管的非門電路實現中,外圍元件與三極管的協同工作實現了非邏輯關系。

當輸入變量A為低電平時,三極管截止,輸出變量Y呈現高電平;而當輸入A為高電平時,三極管進入飽和區,輸出Y則為低電平。這種利用三極管反相放大特性的設計,是非門電路的經典實現方式之一,為數字電路的發展奠定了基礎。

清晰地列出了所有可能的輸入輸出組合,為電路設計與分析提供了重要的參考依據。在基于晶體三極管的非門電路實現中,外圍元件與三極管的協同工作實現了非邏輯關系。

當輸入變量A為低電平時,三極管截止,輸出變量Y呈現高電平;而當輸入A為高電平時,三極管進入飽和區,輸出Y則為低電平。這種利用三極管反相放大特性的設計,是非門電路的經典實現方式之一,為數字電路的發展奠定了基礎。

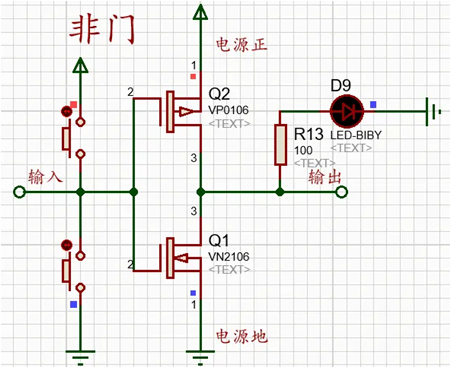

在MOS管邏輯電路中,非門電路同樣展現出其獨特的魅力。一個輸入端與一個輸出端的簡單結構,實現了輸入為正時輸出為負、輸入為負時輸出為正的反相邏輯功能。

當輸入端為正(高電壓)時,電流經輸入端到達兩個MOS管的柵極(控制端)。上管為PNP型MOS管,其柵極接正極(高電平)時不導通;而下端的NPN型MOS管在柵極接正極(高電平)時導通,使得電源地與輸出端連通,輸出端呈現負極(低電平)狀態。此時,LED燈兩端因無電流電壓差而無法點亮。而當輸入端為負(低電壓)時,輸入端接電源地(低電平),上端PNP型MOS管的柵極接地,使其導通;下端NPN型MOS管的柵極接地則不導通。電流從電源正極出發,流經PNP型MOS管,到達輸出端,使輸出端呈現高電平狀態。電流經過限流電阻流入LED燈,LED燈兩側形成電流電壓差,從而點亮。
