RC低通濾波器解析

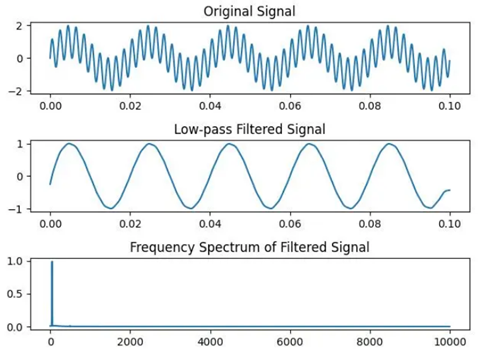

RC低通濾波器是電子電路中常用的信號處理元件，其核心功能在于濾除輸入信號中的高頻成分，使輸出信號以低頻成分為主。該濾波器由電阻（Resistor）與電容（Capacitor）構成，故得名RC低通濾波器。

一、工作原理

RC低通濾波器的工作原理基于電容器的充放電特性。當輸入信號傳入由電阻和電容相連組成的電路時，電容對不同頻率信號呈現不同充放電速率。具體而言，對于高頻信號，電容充放電速度緩慢；而面對低頻信號，電容充放電速度較快。這一特性使得高頻信號在電路中被有效濾除，低頻信號則可順利通過。

在RC低通濾波器中，電阻（R）與電容（C）組合形成低通濾波回路。輸入信號經電阻與電容并聯后，輸出信號于電容器正極處獲取。當輸入信號頻率處于較低水平時，電容阻抗相對較高，致使輸入信號流向輸出端的電流減小，進而實現對高頻信號的濾除效果。相反，高頻信號能夠克服電容阻抗，從而不會被濾波器輸出。

二、截止頻率

RC低通濾波器的截止頻率是關鍵性能指標，指輸入信號頻率與輸出信號幅值相對降低的臨界點。其計算公式為：

fc=1/(2*π*R*C)

其中，fc表示截止頻率，π為圓周率（約等于3.14159），R代表電阻阻值（單位為歐姆），C則是電容電容值（單位為法拉）。該公式揭示截止頻率由電阻與電容乘積以及2π的乘積倒數決定，標志著濾波器開始對輸入信號進行衰減的起始頻率。需注意，此公式基于理想簡化模型，在實際電路設計中，還需考慮電阻、電容偏差以及電路阻抗等因素影響，往往需要進行適當微調與修正。

三、電路圖說明

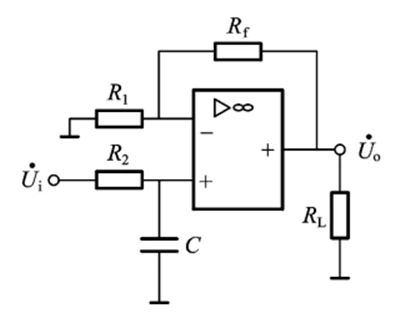

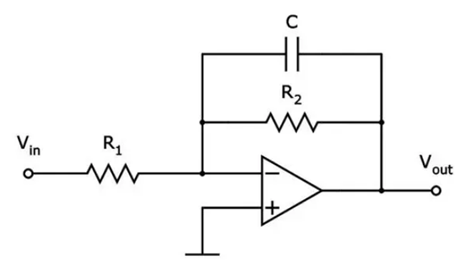

在標準的RC低通濾波器電路圖中，電阻R與電容C并聯連接，輸入信號經由電阻R輸入，電容C的正極則作為輸出信號的引出點。通過這種連接方式，該電路能夠?qū)斎胄盘枌?shí)施濾波處理，使輸出信號中的高頻成分得到有效抑制，保留低頻成分。

四、主要作用

信號預處理：在數據采集系統中，RC低通濾波器常被用作信號預處理電路。其能夠有效抑制高頻噪聲和干擾，提升信號質量，為后續的數據采集與處理提供更為純凈、準確的信號源，從而保障數據采集的可靠性和精度。

電源濾波：于電源電路而言，RC低通濾波器可濾除電源輸出中的高頻紋波。經濾波后，電源能夠輸出更為穩定、純凈的直流電壓，這對于許多對電源質量要求較高的電子設備而言至關重要，有助于確保設備的穩定運行，避免因電源紋波干擾而導致的設備性能下降或故障。

音頻處理：在音頻系統中，RC低通濾波器可用于去除音頻信號中的高頻噪聲成分。經過濾波處理后，音頻信號更加純凈，音質得以改善，可有效提升音頻輸出的清晰度和保真度，為用戶帶來更優質的聽覺體驗。

通信系統：在通信領域，RC低通濾波器能夠限制信號帶寬，防止信號頻譜擴展所引發的相互干擾問題。通過合理控制信號帶寬，可確保通信系統的高效、穩定運行，提高通信質量與可靠性，避免不同信號之間的相互干擾，保障信息傳輸?shù)臏?zhǔn)確性和完整性。
