一、低通濾波電路概述
低通濾波電路是一種用于信號處理的重要電路,其核心功能是使低頻信號能夠以較小的損失傳輸至輸出端,同時有效地抑制高頻信號。低通濾波(Low-passfilter)是一種特定的過濾機制,遵循的基本規則是允許低頻信號正常通過,而對于超過設定臨界值的高頻信號則予以阻隔或使其強度減弱。
低通濾波電路的典型構成較為簡潔,主要由一個電容(C)和一個電阻(R)組成。通過對電容和電阻數值的合理調整,可以實現對不同截止頻率的精準控制。
在實際的信號傳輸過程中,常會遭遇噪聲干擾,或輸入信號中夾雜著一些不必要的頻率成分。此時,低通濾波電路便能發揮關鍵作用,高效地去除這些噪聲或雜波,從而提升信號的質量和純凈度?;谶@一特性,低通濾波電路被廣泛應用于眾多領域,如音頻放大器、音響設備、通信系統等,為高質量的信號傳輸和處理提供有力保障。
二、RC低通濾波電路工作原理

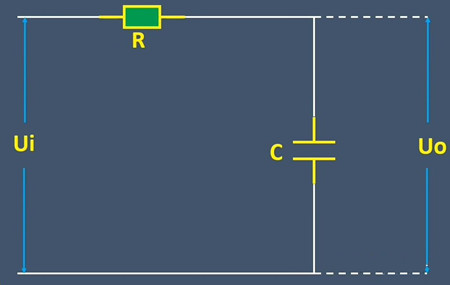

在RC低通濾波電路中,輸入信號以及可能存在的噪聲首先要經過串聯在電路中的電阻,隨后再通過連接至地的電容。

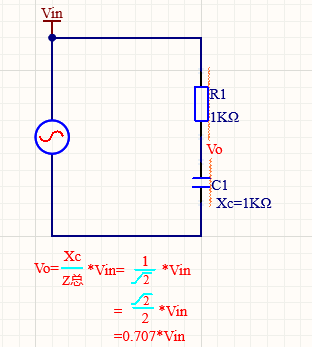

截止頻率是RC濾波器的一個關鍵參數。當輸入端信號和噪聲的頻率達到某一特定值時,輸出端的信號或噪聲電壓會降至輸入電壓的70%。這一頻率點即為截止頻率,也對應著信號衰減為原來0.7倍或衰減3dB的信號頻率。小于截止頻率時,信號基本不會發生明顯衰減;而大于截止頻率時,信號每增長10倍,衰減程度則會增加10倍,呈現出-20dB/十倍頻的衰減特性。


若需增大RC低通濾波器的電阻或電容值,可使截止頻率降低,進而能夠過濾掉更低頻率的噪聲。相反,減小電阻或電容值,則可提高截止頻率,允許更多低頻噪聲通過。截止頻率的計算公式為f=1/(2πRC),其中電阻R越大,截止頻率越低;電容C越大,截止頻率同樣越低。
RC濾波器因其簡潔的結構和良好的性能,適用于小電流電源濾波場景,通常電流不超過十幾毫安。然而,若在濾波電源電路上的電流過大,可能會導致壓降問題顯著,從而無法滿足負載芯片的最低電壓要求,因此在實際應用中需要合理選擇參數以避免此類問題。


三、RC低通濾波電路設計示例
當需要設計一個截止頻率為21KHz的RC低通濾波電路時,依據公式f=1/(2πRC)進行參數計算。假設設定電容C為10nF,代入公式后可求得電阻R的值為750Ω。在此需注意,RC低通濾波電路中電阻的選擇不宜過大,通常電容C為納米法拉級(nF),電阻R則在幾百歐姆的量級,以確保電路的性能和穩定性。
