ESD靜電防護指南
ESD靜電防護指南
一、ESD概述
ESD，即Electro-StaticDischarge（靜電釋放）。靜電是一種處于靜止?fàn)顟B(tài)的電荷，通常由兩種方式產生：摩擦起電和感應起電（電磁感應）。當電荷在某個物體或其表面上聚集時，就形成了靜電。

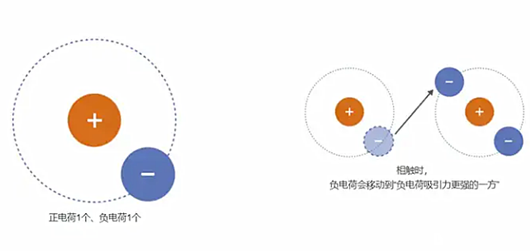

正常狀態下，物體處于“電中性”狀態。然而，當兩個不同的物體接觸時，由于它們對負電荷（電子）的吸引力不同，會導致電荷的重新分布，破壞原有的電荷平衡，從而形成靜電。此時，若帶靜電的物體接觸到處于零電位的物體，或者與之存在電位差的物體，就會發生電荷轉移，產生靜電釋放現象。
二、ESD靜電防護標準
ESD靜電防護標準對于確保電子元器件、設備以及產品在生產、加工、存儲、運輸?shù)雀鱾€環節免受靜電損害至關重要。以下是一些常見的ESD靜電防護標準：
（一）國家標準
GB21148-2020是我國在靜電防護領域的重要國家標準之一。該標準詳細規定了靜電防護的相關要求以及測試方法，對防靜電電阻值提出了明確要求，即電阻值應高于100kΩ且小于等于1000MΩ。這一規定旨在確保在靜電防護過程中，既能有效導出靜電電荷，又能避免因電阻過低而引發的其他電學問題。
（二）國際標準
IEC61000-4-2：2014(Ed.2.1)主要針對電氣和電子設備在遭受靜電放電干擾時的適應性進行評估。該標準涵蓋了電快速瞬變脈沖群（EFT）、浪涌和靜電放電（ESD）等三類瞬態騷擾的抗擾性評估，為設備在實際使用環境中應對靜電挑戰提供了重要的測試依據。
EN61000-4-1：2015與IEC61000-4-2相似，但在更注重實際應用中的問題方面有所側重，進一步細化了在不同應用場景下，設備應具備的靜電防護能力，有助于制造商根據實際使用環境優化產品設計。
（三）國內自主研發標準
GB/T17626.4-2015是我國自主研發的靜電放電抗擾度試驗標準，專門針對信息技術設備在靜電放電干擾下的性能表現進行評估。該標準為我國信息技術產業的靜電防護工作提供了有力的技術支持，確保相關設備在靜電環境下的穩定運行。
三、靜電防護等級

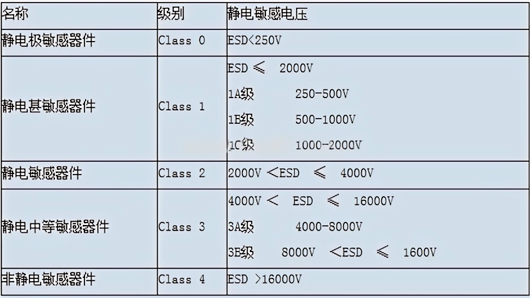

根據電子元器件的靜電敏感度，ESD靜電防護等級標準被劃分為三級：
（一）1級
這是對靜電防護要求最為嚴格的等級。適用于那些在生產、加工、存儲、運輸?shù)拳h(huán)節中極易受到靜電影響，導致失效或損壞的元器件。對于1級防護等級的元器件，其最大靜電放電電壓應小于100V。例如，在一些高精度的半導體制造過程中，芯片對靜電極為敏感，任何超過100V的靜電放電都可能使其內部電路受損，影響產品性能和可靠性。
（二）2級
適用于一般的電子元器件，這類元器件具有一定的抗靜電能力，但為了確保其在常規使用和處理過程中不受靜電干擾，仍需進行適當?shù)撵o電防護。2級防護要求元器件的最大靜電放電電壓應小于200V。許多常見的電子消費產品中的元器件屬于這一等級，通過合理的靜電防護措施，可以有效延長其使用壽命并保證性能穩定。
（三）3級
這是對靜電防護要求相對較低的等級，適用于那些不容易受靜電干擾的元器件。即便如此，在現代電子制造和使用環境中，仍然需要采取基本的靜電防護措施以降低潛在風險。3級防護規定元器件的最大靜電放電電壓應小于400V。一些較為堅固耐用的工業級電子元器件可能屬于此等級，盡管它們對靜電有一定的耐受性，但適當?shù)姆雷o(hù)仍然是必要的。
四、靜電防護方法
（一）使用防靜電材料
在電子工業生產和日常電子設備使用場景中，廣泛采用防靜電材料來減少靜電的產生和積聚。例如，ESD手套能夠有效防止人體靜電對敏感元器件的損害；防靜電鞋可以將人體因活動產生的靜電導入地面，避免電荷在人體上的積累；帶有靜電屏蔽層的防靜電衣則能防止外界靜電對電子設備的影響，同時阻止人體產生的靜電向外輻射。這些防靜電材料在電子制造車間、電子產品研發實驗室以及電子設備維修中心等場所都是必備的防護用品。
（二）控制濕度
環境濕度對靜電的產生和積累有著顯著的影響。保持環境濕度在40%-70%的范圍內，可以有效降低靜電的積聚和放電風險。在干燥的環境中，絕緣材料表面更容易產生和保持靜電荷，而適度的濕度可以通過在材料表面形成薄薄的水膜，增加其導電性，促進靜電荷的泄漏。在實際操作中，可以通過加濕器或除濕設備來調節環境濕度，以達到理想的靜電防護效果。例如，在一些精密電子設備生產車間，特別是北方干燥的冬季，加濕器成為了維持適宜生產環境的重要設備。
（三）接地措施
接地是靜電防護體系中最為關鍵和基礎的手段之一。通過將電子設備、工作臺、人體等可能產生或積累靜電的物體與大地進行良好的電氣連接，可以使靜電電荷及時、安全地導入大地，防止電荷的過度積累。在實際應用中，采用專門的接地干線和接地極，確保接地電阻符合相關標準要求，能夠有效建立一個等電位的靜電安全環境。例如，在電子制造工廠的生產車間，所有設備和操作臺都通過接地線連接到公共接地系統，操作人員也通過防靜電腕帶與接地系統相連，從而將整個生產過程中的靜電風險降至最低。
（四）靜電消除器
靜電消除器是用于中和和消除靜電的有效工具。在一些對靜電防護要求極高的場所，如高精度電子芯片制造車間、液晶顯示屏生產車間等，靜電消除器被廣泛應用于設備的定期清潔和除靜電處理。常見的靜電消除器有離子風槍、離子風機和靜電消除棒等。它們通過產生與靜電荷相反極性的離子，將物體表面的靜電荷中和，從而達到消除靜電的目的。例如，在液晶顯示屏的生產過程中，玻璃基板在經過清洗、光刻、鍍膜等多道工序時，表面容易產生靜電，使用離子風機可以有效去除基板表面的靜電，避免因靜電吸附灰塵等雜質而影響產品質量。
