計算機硬件，簡稱為硬件，是計算機系統中所有物理裝置的統稱，由電子、機械和光電元件等構成。這些元件依據系統結構要求相互連接，形成有機整體，為計算機軟件的運行提供必要的物質基礎。硬件的主要功能涵蓋輸入并存儲程序與數據，以及執行程序?qū)?shù)據加工成可用形式。從外觀而言，微機通常由主機箱與外部設備組成，主機箱內置 CPU、內存、主板、硬盤驅動器、光盤驅動器、各類擴展卡、連接線、電源等核心部件，外部設備則包括鼠標、鍵盤等輸入設備。

二、硬件基本部件詳解

計算機硬件主要由運算器、控制器、存儲器、輸入設備和輸出設備等五個邏輯部件構成。

（一）運算器

運算器包含算術邏輯單元（ALU）、累加器、狀態寄存器、通用寄存器組等組件。其中，算術邏輯運算單元（ALU）承擔加、減、乘、除四則運算，與、或、非、異或等邏輯操作，以及移位、求補等操作，是運算器的核心功能執行部件。

（二）控制器

控制器作為整個計算機系統的控制中樞，負責指揮計算機各部分協同工作，確保計算機按照預設目標和步驟有序執行操作及處理任務。它精準調控各部件的工作節奏，實現計算機系統的高效運行。

（三）中央處理器（CPU）

中央處理器由運算器和控制器共同組成，是計算機系統的核心部件。CPU 的運算電路負責執行具體的計算任務，而控制電路則負責協調各部件的操作，二者協同工作，使 CPU 能夠高效地處理各種信息。

（四）存儲器

存儲器是計算機系統中的記憶設備，用于存放程序和數據。計算機運行時，輸入的原始數據、計算機程序、中間運行結果以及最終運行結果均保存在存儲器中。根據控制器的指令，存儲器能夠快速存入和取出信息，賦予計算機記憶功能，保障其正常工作。

（五）輸入設備

輸入設備用于向計算機輸入數據和信息，是計算機與用戶或其他設備進行通信的橋梁。常見的輸入設備有鼠標、鍵盤等，它們使用戶能夠便捷地向計算機輸入指令和數據，實現人機交互。

（六）輸出設備

輸出設備是計算機的終端設備，用于接收計算機數據并將其以多種形式輸出展示。例如，顯示器可以將計算結果以數字、字符、圖像等形式呈現，打印機能夠輸出紙質文檔，揚聲器可以播放聲音等。輸出設備方便用戶獲取計算機處理后的信息，是計算機系統不可或缺的組成部分。

三、硬件原理圖常見英文縮寫解析

硬件原理圖中包含眾多英文縮寫，了解這些縮寫的含義有助于更好地理解和設計硬件電路。

（一）常用控制接口縮寫

EN（Enable） ：使能信號，用于控制芯片的工作狀態。需要芯片工作時打開 EN 腳，反之則關閉。不同芯片的使能方式有別，有的為高使能，有的為低使能，具體需參考芯片規格書。

CS（Chip Select） ：片選信號，用于選擇特定的芯片進行數據傳輸。例如，在 SPI 總線或 DDR 總線上連接多個設備時，通過 CS 信號確定數據發送的目標芯片。

RST（Reset） ：重啟信號，有時簡稱為 R 或全稱 RESET，也可能是 RST_N（表示拉低生效）。用于使芯片重新初始化，恢復到初始狀態。

INT（Interrupt） ：中斷信號，用于通知處理器有重要事件發生，打斷當前操作流程，使處理器及時響應并處理該事件。

PD（Power Down） ：斷電信號，通過操作 PD 腳可實現芯片的斷電功能，部分芯片自帶 PD 腳，與直接切斷外部供電效果相似。例如攝像頭上常用此功能，因其有多組供電，操作 PD 腳比直接控制多個電源更簡便。注意此 PD 與 USB Type - C 接口中的 Power Delivery（也叫 PD）不同，需區分清楚。

CLK（Clock） ：時鐘信號，為數字電路提供同步基準。時鐘線易受干擾也易干擾其他信號，在 Layout 時需重點保護。數字傳輸總線的時鐘常標為 xxx_xCLK，如 SPI_CLK、SDIO_CLK 等；系統時鐘則常用標注頻率的方式，如 SYS_26M、32K 等，即使未標 CLK 字樣，也能通過頻率數字識別為時鐘信號。

CTRL（Control） ：控制信號，因 “CONTROL” 較長，常簡寫為 CTRL，有時也用 CMD（Command）表示，用于實現對芯片的各種控制功能。

SW（Switch） ：開關信號，可代表信號線開關或按鍵開關等，用于控制電路的通斷或切換不同的工作狀態。

PWM（Pulse Width Modulation） ：脈沖寬度調制信號，常用于電機驅動、電源管理等領域，通過改變脈沖寬度來調節輸出功率或電壓等參數。

REF（Reference） ：參考信號，如 I_REF 表示參考電流，V_REF 表示參考電壓，為電路提供穩定的參考基準，確保信號的準確性和穩定性。

FB（Feedback） ：反饋信號，在升壓、降壓電路中常見，芯片依據外部采集的電壓高低動態調整輸出，以維持輸出電壓的穩定。例如，當外部電壓偏低時增大輸出，偏高時減小輸出。

A/D（Analog/Digital） ：模擬 / 數字信號，如 DBB 表示數字基帶，AGND 表示模擬地，用于區分不同性質的信號，便于電路的設計和處理。

D/DATA（Data） ：數據信號，在不同接口中有不同叫法，如 I2C 中的 SDA（Serial DATA），SPI 中的 SPI_DI、SPI_DO（Data In，Data Out），DDR 數據線中的 D0，D1，D32 等，用于傳輸數據信息。

A/Address（Address） ：地址信號，主要用在 DDR 等地址和數據分開傳輸?shù)慕涌谏希糜谥付〝?shù)據存儲或讀取的地址位置。而在地址和數據復用的接口（如 I2C、SPI、MIPI、RJ45 等）中則無需單獨的地址線。

（二）常用方向標識縮寫

TX/RX（Transmit，Receive） ：發送 / 接收信號，常見于串口（UART）通信。一根線負責發送（TX），另一根線負責接收（RX）。需注意，一臺設備的 TX 應連接另一臺設備的 RX，否則無法正常通信。在復雜的原理圖中，可通過標注 UART1_MRST（Master RX Slave TX，主控芯片接收從設備發送）、UART1_MTSR（Master TX Slave RX，主控芯片發送從設備接收）等方式明確信號方向，避免 TX/RX 接錯。

P/N（Positive、Negative） ：正 / 負信號，用于差分信號線。現代高速數據總線（如 USB、LAN、MIPI 的 LCD 和 Camera、SATA 等）多采用串行傳輸數據并以差分信號形式發送。即用兩根線傳一個數據，一根傳正信號（P），一根傳負信號（N），接收端通過相減去除干擾信號，同時加倍數據信號，提高信號傳輸?shù)目煽啃院涂垢蓴_能力。對于 RESET_N 等信號，P/N 標識可用于重點標注信號的有效電平，如 RESET_N 表示拉低生效。

L/R（Left、Right） ：左 / 右信號，常見于音頻線，用于區分左右聲道。例如喇叭信號有時通過差分傳輸，標識為 SPK_L_N、SPK_L_P 等，其中 L 表示左聲道，R 表示右聲道，P 和 N 分別代表正負信號，通過這種方式實現音頻信號的準確傳輸和高質量播放。

（三）常用設備縮寫

BB（Baseband） ：基帶處理器，早期手機芯片主要承擔通信功能，被稱為基帶芯片。盡管如今手機性能大幅提升，集成了更多功能，但仍有部分工程師習慣將主芯片稱為 BB，而不是 CPU。

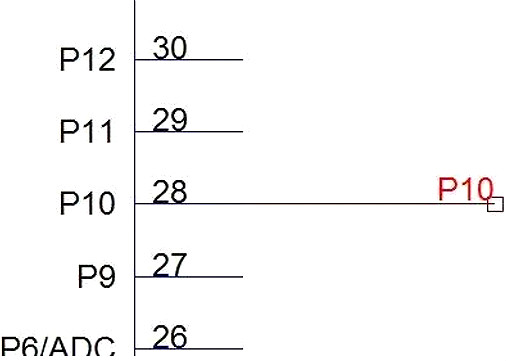

P（GPIO） ：通用輸入輸出口（General Purpose Input Output），許多小芯片（如單片機）接口通用化程度較高，大部分引腳功能可靈活配置，因此在管腳標識上用 P1，P2，P1_3 等方式標明，其中 P 后面的數字表示第幾組的第幾個 GPIO，不同組的 GPIO 可能具有不同的電壓域。

BAT（Battery） ：電池，所有電池電壓常統稱為 VBAT，用于為設備提供電能。

CHG（Charge） ：充電相關信號或功能模塊，用于控制和管理電池的充電過程。

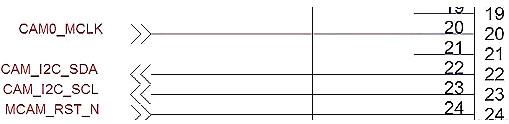

CAM（Camera） ：攝像頭，用于圖像采集和視頻拍攝等功能。

LCD ：液晶顯示器，用于顯示圖像、文字等信息。

TP（Touch Panel） ：觸摸屏，需注意與測試點（Test Point，也用 TP 表示）區分，觸摸屏用于檢測用戶觸摸操作并實現人機交互。

DC（Direct Current） ：直流電，在設備上通常用于表示外部直流輸入接口，如 VCC_DC_IN 表示外部 DC 接口供電。

四、軟件與硬件的區別

（一）產品形態與研制過程

硬件是可見可觸摸的物理部件或設備，研制過程涉及將原材料轉化為有形的物理產品，通過物理設計、制造、組裝等環節完成。而軟件是一種邏輯產品，以程序和文檔的形式存在，通過在計算機上運行發揮作用。軟件研制過程側重于抽象出問題的求解模型，編寫程序代碼，并經過調試、運行等階段得到問題的解決方案，整個過程以腦力勞動為主，具有無形化、能見度低的特點，給軟件開發和生產過程的管理帶來挑戰。

（二）質量體現方式

硬件產品設計定型后可批量生產，質量通過質量檢測體系保障，但一旦生產、加工過程出現失誤，可能導致硬件產品因質量問題而報廢。軟件產品則不同，其生產過程主要為定制化設計和實現，針對特定問題進行開發。軟件一旦實現，生產過程即簡化為復制，復制生產的軟件質量相同。即使軟件存在質量問題，也可通過修改、測試進行修復，重新投入運行，軟件的質量保證機制更具靈活性。

（三）成本構成

硬件產品的成本構成中，有形物質占較大比重，設計、生產環節在硬件產品生命周期成本中占絕大部分，售后服務成本相對較低。而軟件生產主要依賴人力資源，其成本構成中人力資源占較大比重，開發和研制階段是軟件產品的成本主要發生環節。軟件研制成功后，通過復制即可實現批量生產，成本大幅降低。

（四）失敗曲線

硬件產品存在老化和折舊問題，隨著使用時間增加，部件磨損可能導致硬件性能下降，最終被淘汰。而軟件不存在折舊和磨損問題，理論上可永久使用。但軟件故障排除相對復雜，主要因設計或編碼錯誤引起，需重新設計和編碼才能解決問題。軟件在開發初期失敗率較高，多因需求分析不準確或設計錯誤所致。隨著開發過程中錯誤的糾正，失敗率逐漸下降并趨于穩定，但在軟件進行重大改動時，失敗率可能再次上升。

（五）生產方式

硬件產品一旦設計定型，其生產技術、加工工藝和流程管理相對固定，便于實現標準化、系列化成批生產。不同廠家生產的硬件產品，只要符合標準框架和接口，用戶可方便地進行集成、組裝和替換。而大多數軟件仍然是定制產生的，難以像硬件產品一樣實現高度標準化和批量生產。

綜上所述，計算機硬件作為計算機系統的物質基礎，其基本部件各司其職，協同工作，為軟件的運行提供支撐。硬件原理圖中的各種英文縮寫是電路設計和理解的重要工具，掌握其含義有助于提高硬件設計和調試的效率。與軟件相比，硬件在產品形態、研制過程、質量體現方式、成本構成、失敗曲線和生產方式等方面存在顯著差異，二者相互配合，共同構成完整的計算機系統，實現各種復雜的信息處理功能，推動著信息技術的不斷發展和創新。
