在現代電子技術領域，光耦合器（Optical Coupler, OC），亦稱光電隔離器或光電耦合器，是一種以光為媒介來實現電信號傳輸?shù)年P(guān)鍵元件。其基本構造是將發光器（通常為紅外線發光二極管 LED）和受光器（光敏半導體管）共同封裝于同一管殼之內。當輸入端施加電信號時，發光器隨之發出光線，受光器接收到光線后產生光電流，進而從輸出端輸出，巧妙地完成了 “電 — 光 — 電” 的信號轉換過程。
光耦合器的優勢特性
光耦合器憑借諸多卓越特性，在各類電子電路，尤其是數字電路中得到了廣泛應用：
體積小巧、壽命悠長 ：其緊湊的設計使其能夠輕松集成于各類電子設備之中，且使用壽命長，減少了設備維護與更換的頻率。
無觸點設計 ：避免了傳統機械觸點在頻繁操作中可能出現的磨損、電弧干擾等問題，提升了電路的穩定性和可靠性。
強大的抗干擾能力 ：對電磁干擾等具有出色的抵御效果，確保了信號傳輸?shù)臏?zhǔn)確性，尤其適用于復雜電磁環境下的電路系統。
優異的電信號隔離效果 ：能夠有效地將輸入與輸出電信號進行隔離，防止了不同電路部分之間的相互干擾，保障了設備的安全運行。
單向信號傳輸 ：確保信號僅能從輸入端向輸出端單向傳輸，避免了信號的反向干擾，維持了電路邏輯的嚴謹性。
此外，光耦合器的輸入端作為電流型工作的低阻元件，具備很強的共模抑制能力，使其在處理共模干擾信號時表現出色。
光耦驅動繼電器電路設計解析
以下是幾種典型的光耦驅動繼電器電路設計及其原理闡述：

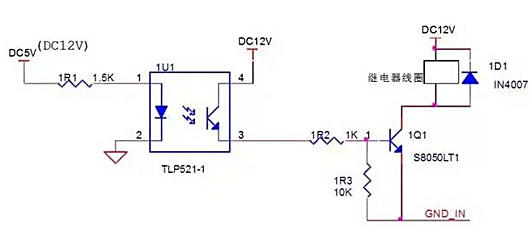

光耦驅動繼電器電路圖（一）
在該電路中，當給 1U1 - 1 腳接入 12V 或 5V 電壓時，1U1 導通，進而使 1Q1 導通，此時 1Q1 - 3 腳電壓降至 0V，線圈兩端獲得約 11.7V 的工作電壓。相反，若 1U1 - 1 腳未接電壓或接地，1U1 無法導通，1Q1 處于截止?fàn)顟B(tài)，1Q1 - 3 腳電壓升至約 11.9V，導致線圈兩端電壓為 0V，繼電器不動作。

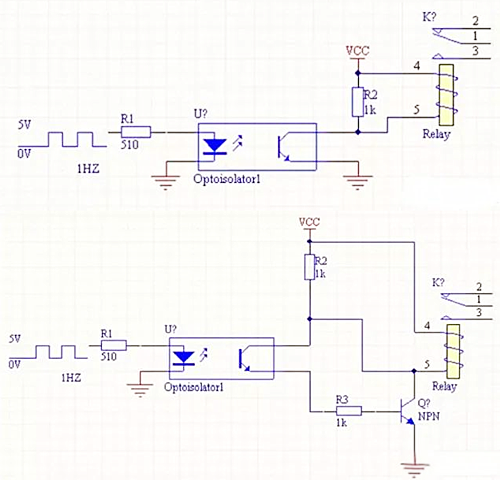

光耦驅動繼電器電路圖（二）與電路圖（三）

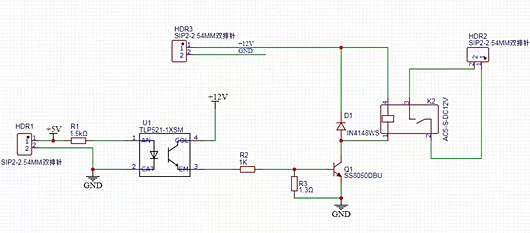

以光耦及三極管來驅動繼電器的經典設計電路模塊為例，其設計原理如下：
當光耦的控制端輸入 5V 電壓時，為保證導通電流超過 2mA，通常選取 3.5mA 的電流值，依據公式計算得出 R1 = U1 / I1 = 5V / 1500mA ≈ 3.3Ω。當 HCR1 的第二腳接地后，光耦導通。
根據三極管 Q1 導通以及光耦導通所需的約 12mA 電流，計算 R2 = U2 / I2 = 12V / 0.005A = 2.4kΩ。
三極管集電極到發射極導通后，其電流放大作用可使集電極電流達到發射極電流的約 100 倍，從而為繼電器線圈提供足夠的驅動電流。
二極管 IN4148 在電路中起到保護三極管 Q1 的作用，避免繼電器線圈斷電時產生的反向電動勢對三極管造成損壞。
繼電器導通后，實現了以低壓、低電流信號控制高壓、大電流電路的功能，這是光耦驅動繼電器電路在實際應用中的核心價值體現。
