    反激式開關電源,rcd吸收電路工作原理介紹
    反激式開關電源RCD吸收電路解析
    在反激開關電源中,當MOS管關斷瞬間,變壓器初級繞組的漏感所儲存的能量無法順利傳遞至次級繞組,此時初級繞組的漏感與MOS管的寄生電容相互作用,產生諧振電壓波形。
    該諧振電壓尖峰會與次級繞組反射電壓以及電源輸入電壓相互疊加,最終加載于MOS管的DS兩端。若疊加后的電壓超出MOS管的耐壓值,將直接導致MOS管損壞;即使未超過耐壓值,但若接近其最大耐壓值,也會對MOS管的使用壽命產生不利影響。基于此,RCD吸收電路應運而生,其核心作用在于有效抑制諧振電壓尖峰,確保MOS管耐壓具有至少20%的電壓余量,從而降低MOS管損壞風險并延長其使用壽命。此外,RCD吸收電路還能抑制諧振電壓振蕩,對電磁干擾(EMI)的減小具有積極作用。
    rcd吸收電路
    RCD吸收電路工作原理

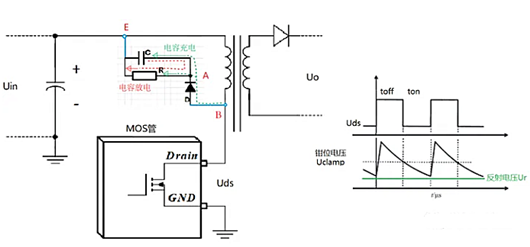

    在眾多用于吸收MOS管電壓尖峰的電路形式中,RCD吸收電路憑借其簡單有效的特性,在開關電源領域得到了廣泛應用。RCD吸收電路由二極管D、電阻R以及電容C這三個關鍵元件構成,其電路結構如下圖所示。
    rcd吸收電路
    在分析其工作原理時,暫且忽略二極管D的正向導通壓降。當MOS管關斷時,諧振電壓波形致使B點產生電壓尖峰,此時因初始時刻電容C兩端無電壓差,UB電壓高于UA電壓,UB便通過二極管D向電容C充電。本質上,Uds電壓升高是由于初級繞組漏感瞬變電流產生的感應電壓,該電壓對MOS管的寄生電容Coss進行充電,隨著寄生電容Coss兩端電荷的積累,電壓差逐漸增大。
    當二極管D導通時,鑒于電容C的電容值遠大于MOS管的寄生電容,電容C能夠分擔大部分原本用于向寄生電容Coss充電的電流,從而有效減緩寄生電容Coss的充電過程,實現對Uds電壓尖峰的抑制。與此同時,電阻R在電路中發揮著消耗初級繞組漏感所存儲能量的作用,促使諧振波形能夠迅速趨于平穩。
    在MOS管關斷期間,鉗位電容會快速充電至設定的鉗位電壓。當諧振電壓尖峰低于鉗位電壓時(即諧振電壓UB波形開始下降至低于UA電壓,并持續保持UB低于UA電壓直至UB逐漸回落至Uin+Ur),鉗位二極管截止,此時鉗位電容C通過鉗位電阻R將儲存的能量以熱能形式釋放。
    需要特別注意的是,必須合理控制電阻R的放電速度,即電阻阻值不能選得過小,以確保鉗位電壓不會低于反射電壓。否則,當UB大于UA時(此時UB=Uin+Ur,UA=Uin+Uclamp,而Uclamp受電阻放電影響呈逐漸減小趨勢),鉗位二極管會再次導通,導致鉗位電阻消耗本應傳遞至次級繞組的能量,進而降低電源效率。通過這種方式,在MOS管關斷時,RCD吸收電路能夠吸收初級繞組漏感在MOS管開通時刻所存儲的能量,確保Uds不超過UA電壓。
    為了避免上一周期鉗位電容C所存儲能量對下一個周期鉗位動作產生干擾,必須保證在下一次MOS導通之前,電阻R已將鉗位電容C上的能量完全釋放。倘若電路中未配置電阻R,則每個周期漏感都會對電容C進行充電,致使電容C兩端電壓持續攀升,最終可能導致MOS管或電容因承受過高電壓而損壞。通常情況下,要求MOS管開關周期T滿足(2-4)×RC的關系。

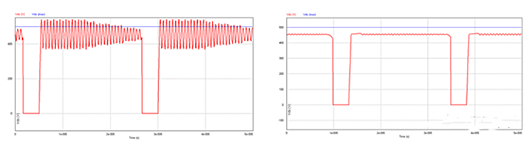

    下圖為開關電源在增加RCD電路前后的MOS管Uds測試波形對比,左圖為未加RCD電路時的測試結果,右圖為添加RCD電路后的測試結果:
    紅:MOS管Uds電壓,藍:MOS管耐壓Udsmax。
    rcd吸收電路
