在電子設備電路設計的廣闊領域中，繼電器作為一種常見的自動控制和信號轉換開關元件，憑借其獨特的電磁原理，廣泛應用于各類電路系統。盡管繼電器的工作原理相對直觀，但在實際應用中，設計人員必須綜合考慮電流保護、器件壽命等多重因素，以確保電路的穩定運行和長期可靠性。其中，一個被廣泛應用且行之有效的技術手段，便是在繼電器線圈兩端并聯二極管，以有效應對反電動勢帶來的潛在威脅。
一、繼電器工作原理剖析
繼電器的核心工作機制基于電磁原理。當電流流經繼電器線圈時，線圈周圍會產生磁場，這一磁場具有足夠的力量將鐵芯吸合在一起，從而閉合開關，使得電流能夠順暢地流過負載電路。在這一過程中，繼電器扮演著關鍵的中介角色，能夠?qū)⑽⑷醯目刂菩盘柧珳实剞D(zhuǎn)換為更強的輸出信號，進而實現對電路的有效控制。
然而，繼電器線圈并非理想元件，其實際工作特性較為復雜。線圈中的電流并非恒定不變，尤其是在電路斷路等特殊工況下，線圈電流的波動可能引發一系列問題。因此，深入了解繼電器線圈的工作特性，對于優化電路設計、提升系統可靠性具有重要意義。
二、反電動勢的產生及其危害
當繼電器的控制信號突然中斷，或者繼電器處于斷路狀態時，線圈中存儲的磁場能量會在瞬間釋放，從而產生反電動勢。這種現象的物理本質可以用法拉第電磁感應定律來解釋：當電流流動被突然切斷時，線圈中的磁場會迅速衰減，但由于電磁感應的作用，電流并不會立即停止流動。
具體來說，反電動勢的大小與電流的變化率以及線圈的自感系數密切相關。在實際電路中，反電動勢往往會在短時間內產生極高的電壓，這一電壓值通常遠高于繼電器線圈的正常工作電壓。如果不采取有效的防護措施，這種高電壓可能會對繼電器本身以及其他電路元件造成嚴重的損害，甚至導致整個電路系統出現故障。
三、二極管的保護作用
為了有效應對反電動勢的威脅，設計人員通常會在繼電器線圈兩端并聯一個二極管，這種二極管被形象地稱為“續流二極管”。別看續流二極管的結構簡單，其在電路保護中發揮的作用卻至關重要。
當繼電器線圈突然斷開，反電動勢產生時，二極管會立即導通，從而形成一個閉合的電流回路。在這個過程中，電流不再流經繼電器線圈，而是通過二極管形成新的路徑。二極管的這一特性，為電流提供了一個安全的釋放通道，從而有效避免了反電動勢造成的電壓峰值對電路元件的損害。
四、并聯二極管的工作機制
從電路原理圖的角度來分析，并聯二極管的工作過程可以描述如下：當繼電器線圈突然斷開時，線圈中原本流動的電流會試圖維持原有的狀態。此時，由于反電動勢的作用，線圈兩端的電壓會迅速升高。當電壓升高到一定程度時，二極管兩端的電壓差會促使二極管導通，電流便通過二極管形成回路。
在這一過程中，二極管的導通為電流提供了一個低阻抗的路徑，使得電流能夠順暢地流過二極管，而不是繼續沖擊繼電器線圈。這樣，不僅保護了繼電器線圈免受高電壓的損害，還避免了因電壓峰值過高而可能引發的其他電路元件故障，從而確保了整個電路系統的穩定運行。
五、電磁兼容性提升與干擾抑制
并聯二極管的引入，除了能夠有效保護繼電器和電路元件免受反電動勢的危害外，還對提高電路系統的電磁兼容性具有顯著作用。
在繼電器的工作過程中，反電動勢的突然變化可能會引發電磁干擾（EMI），這種干擾不僅會影響繼電器周圍其他電子元件的正常工作，還可能對整個電子系統的穩定性造成不利影響。而并聯二極管通過提供一個緩沖路徑，能夠有效地減少電壓波動和噪聲的產生。
具體而言，二極管的續流作用可以平滑地釋放線圈中的能量，避免了電壓的急劇變化，從而降低了電磁輻射的強度。這不僅有助于提高繼電器自身的運行穩定性，還能夠減少對周邊電路的干擾，提升整個系統的電磁兼容性。通過這種方式，并聯二極管在抑制反電動勢引起的電壓效應和電磁干擾方面發揮了重要作用，為電路系統的長期穩定運行提供了有力保障。
六、總結
在電子設備電路設計中，繼電器作為一種關鍵的控制元件，其可靠性和穩定性對于整個系統的性能至關重要。通過在繼電器線圈兩端并聯二極管，設計人員能夠有效地應對反電動勢帶來的挑戰，保護繼電器和其他電路元件免受損害，同時優化系統的電磁兼容性。
這種看似簡單卻極具實用性的設計手段，不僅能顯著提升繼電器的運行穩定性和使用壽命，還能增強整個設備的可靠性和性能表現。在實際的電路設計工作中，設計人員應當充分理解并熟練掌握這一技術，根據具體的電路需求和工作環境，合理地選擇和應用二極管，以實現最佳的電路保護效果和系統性能優化。
總之，并聯二極管與繼電器的結合，不僅體現了電子電路設計中的巧妙構思，更為現代電子設備的穩定運行和長期可靠性提供了堅實保障。

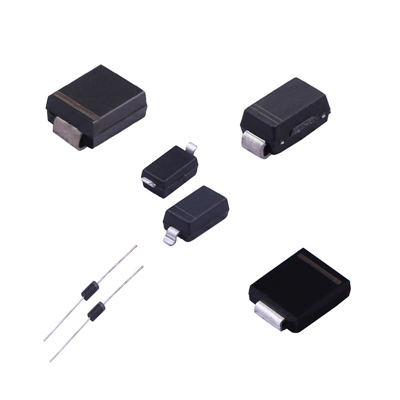

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
