RCD吸收電路二極管選型指南,主要參數和注意事項介紹
在現代高頻功率電子領域，RCD吸收電路作為關鍵的保護機制，廣泛應用于開關電源、逆變器等設備中，其核心功能在于吸收電壓尖峰，避免功率開關器件遭受過電壓的損害。二極管作為該電路中的關鍵元件，其選型的合理性直接決定了電路的效率、可靠性以及電磁兼容性（EMC）水平。本文將深入探討RCD吸收電路中二極管選型的關鍵要點，助力工程師打造高效、穩定的電子系統。
在現代高頻功率電子領域，RCD吸收電路作為關鍵的保護機制，廣泛應用于開關電源、逆變器等設備中，其核心功能在于吸收電壓尖峰，避免功率開關器件遭受過電壓的損害。二極管作為該電路中的關鍵元件，其選型的合理性直接決定了電路的效率、可靠性以及電磁兼容性（EMC）水平。本文將深入探討RCD吸收電路中二極管選型的關鍵要點，助力工程師打造高效、穩定的電子系統。
一、正向電壓降（Vf）：損耗的首要考量
正向電壓降（Vf）是二極管導通時，正向電流流經PN結所產生的電壓降。這一參數直接關聯著二極管在導通過程中的功率損耗。較高的Vf值意味著更大的功率損耗，這不僅會導致熱量產生，還會降低整個電路的能量轉換效率。在RCD吸收電路中，為了減少熱損耗并提升能效，優先選用低Vf值的二極管顯得尤為重要。
肖特基二極管以其低Vf特性成為理想的選擇之一，尤其適用于對效率要求較高的應用場景。然而，在大功率應用中，除了關注Vf值外，還需要綜合考慮二極管的耐壓能力，確保其在高電壓環境下的可靠性。這就要求工程師在選型時進行細致的權衡，以找到性能與可靠性的最佳平衡點。
二、最大反向電壓（VRRM）：耐壓的安全邊際
最大反向電壓（VRRM）定義了二極管在反向偏置狀態下能夠承受的最高電壓。一旦超過這個極限值，二極管就可能面臨反向擊穿的風險，進而導致失效。在RCD吸收電路中，二極管往往工作在高頻開關狀態，因此必須具備足夠的VRRM，以應對電路中可能出現的反向電壓沖擊。
為了確保二極管在實際應用中的可靠性，建議選用的二極管VRRM高于電路中可能出現的最大反向電壓，并留有20%-30%的安全余量。例如，在一個開關電源應用中，若計算得出電路最高反向電壓為300V，那么選擇VRRM至少為400V的二極管將是一個更為穩妥的決策。這種安全邊際的設置，能夠有效降低二極管因電壓波動而受損的概率，提升整個電路的穩定性。
三、最大正向電流（IFM）：電流承載能力的保障
最大正向電流（IFM）指的是二極管在正常工作狀態下能夠持續承受的最高正向電流。在RCD吸收電路中，二極管需要處理一定幅度的正向電流。如果IFM過小，二極管可能會因過載而縮短使用壽命，甚至出現損壞的情況。
因此，選型時應根據電路中可能出現的最大正向電流來選擇合適的二極管，并確保其具有適當?shù)脑Ａ?。特別是在高頻應用中，還需考慮瞬態電流沖擊對二極管的影響。選擇具有良好過流能力的器件，能夠有效提升電路在復雜工作條件下的可靠性。
四、反向恢復時間：高頻性能的關鍵指標
反向恢復時間是指二極管從導通狀態轉換到截止?fàn)顟B(tài)所需的時間，通常以納秒為單位。在高頻電路中，trr是一個至關重要的參數。較長的trr會導致二極管在關斷過程中產生較大的反向恢復電流，這不僅會增加開關損耗，還可能引發電磁干擾（EMI）問題。
針對高頻RCD吸收電路，建議選用快恢復二極管（FRD）或超快恢復二極管，以降低EMI并提高電路的穩定性。對于工作頻率在MHz級別的超高頻應用，如某些先進的開關電源，肖特基二極管是一個值得考慮的選擇。其極短的trr以及較低的寄生電容特性，使其在高頻場景下表現出色，能夠有效提升電路的性能。
五、封裝形式與散熱管理：熱設計的雙重考量
封裝形式對二極管的散熱性能和安裝方式有著顯著影響。在高功率應用中，建議優先選擇具有良好散熱能力的封裝類型，如TO-220、D2PAK等。這些封裝形式能夠有效散發二極管工作時產生的熱量，確保器件在高功率條件下的可靠性。

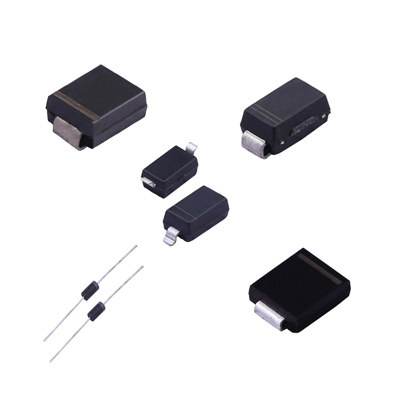

而在小型化設計中，SMD貼片封裝（如SMA、SMB）則因其緊湊的尺寸而成為更佳的選擇。不過，即使在小型化設計中，也不能忽視散熱管理的重要性。通過增加散熱片、優化PCB布局或采用低熱阻封裝等方式，可以顯著提升二極管的散熱能力，避免因溫度過高而引發器件損壞，從而保障電路的長期穩定運行。
六、其他關鍵注意事項：細節決定成敗
工作溫度范圍
確保二極管的額定工作溫度范圍能夠覆蓋實際應用環境的溫度變化。這有助于避免因溫度波動導致二極管性能下降，進而影響整個電路的穩定性。在一些惡劣的工作環境下，如工業自動化設備或戶外電子設施，選擇寬溫度范圍工作的二極管尤為重要。
品牌與質量
選擇質量可靠、參數穩定的品牌產品是保障電路長期穩定運行的關鍵。ON Semiconductor、烜芯微、Vishay等品牌在半導體領域擁有良好的聲譽，其產品經過了嚴格的測試和驗證，能夠?yàn)殡娐吩O(shè)計提供可靠的性能保障。
寄生參數
除了基本的電氣參數外，二極管的寄生參數也不容忽視。在高頻應用中，寄生電容和等效串聯電阻（ESR）等因素可能會對電路性能產生顯著影響。例如，較大的寄生電容可能會增加電路的充放電損耗，而較高的ESR則可能導致電壓波動。因此，在選型時，應綜合考慮這些寄生參數，以確保電路在高頻條件下的性能表現。
結語
在RCD吸收電路的設計中，二極管的選型是一個涉及多方面因素的復雜過程。從正向電壓降到反向恢復時間，從封裝形式到散熱管理，每一個參數的選擇都可能對電路的最終性能產生重要影響。通過合理地選擇二極管，不僅可以提高RCD吸收電路的工作效率，降低功耗，還能顯著提升電路的穩定性和抗干擾能力，為電子設備提供更可靠的保護。
在實際的電路設計過程中，工程師需要根據具體的應用場景和設計要求，綜合權衡各個參數之間的關系。只有這樣，才能在眾多的二極管產品中找到最適合的型號，為打造高效、穩定、可靠的電子系統奠定堅實的基礎。
