集成電路有源區,芯片性能的核心驅動力介紹
在現代電子設備中，集成電路（IC）起著至關重要的作用，而其中的有源區（Active Area）更是影響芯片性能的關鍵部分。它直接決定了晶體管的導電能力、信號處理精度以及功耗水平。深入理解有源區的設計原理和制造流程，對于提升半導體器件的性能具有重要意義。
在現代電子設備中，集成電路（IC）起著至關重要的作用，而其中的有源區（Active Area）更是影響芯片性能的關鍵部分。它直接決定了晶體管的導電能力、信號處理精度以及功耗水平。深入理解有源區的設計原理和制造流程，對于提升半導體器件的性能具有重要意義。
一、集成電路有源區的定義
有源區是半導體器件（如MOSFET晶體管）內部用于控制電流流動的關鍵區域，主要由經過摻雜處理的硅基底構成。它相當于電流的“通道”，通過柵極電壓的調控，實現電流的開關控制和信號放大功能。
在芯片制造過程中，有源區的設計與優化是提升晶體管開關速度、降低功耗的核心環節。同時，為了防止相鄰晶體管之間的信號干擾，需要采用專門的隔離技術，如淺溝槽隔離（STI），以確保有源區之間的物理分隔，保證每個晶體管能夠獨立運行。
二、有源區的設計原理
（一）尺寸微縮與高集成度
現代芯片技術遵循摩爾定律，不斷追求更高的集成度。有源區的尺寸越小，單位面積內能夠集成的晶體管數量就越多，這不僅有助于提高計算能力，還能有效降低功耗。通過縮小有源區尺寸，芯片能夠在更小的面積上實現更復雜的功能，推動電子設備向輕薄化、高效化方向發展。
（二）摻雜優化
有源區的導電能力主要由摻雜濃度決定。通常采用離子注入技術，向硅基底中注入磷（形成N型）或硼（形成P型）元素，以調整有源區的電子或空穴濃度，從而優化其導電特性。精確控制摻雜濃度和分布，能夠顯著影響晶體管的性能，如開關速度、電流承載能力等。
（三）隔離技術
在高集成度電路中，相鄰晶體管的有源區容易產生電流串擾，影響器件的正常工作。因此，采用淺溝槽隔離（STI）或LOCOS（局部氧化隔離）等技術，確保每個晶體管的有源區相互隔離，能夠有效減少干擾，保證晶體管的獨立運行，提高電路的穩定性和可靠性。
（四）材料選擇
除了傳統的硅基材料外，現代芯片制造還引入了如SiGe（硅鍺）、SOI（絕緣體上硅）等新型材料技術。這些材料能夠提升有源區的載流子遷移率，進一步提高晶體管的性能，滿足高性能計算、高速通信等領域對芯片性能的嚴苛要求。
三、有源區的制造流程
有源區的形成涉及多個復雜的半導體工藝步驟，主要包括清洗、氧化、光刻、刻蝕、摻雜、退火和表面平整化等。
（一）硅片清洗與氧化
采用RCA清洗等先進工藝去除硅片表面的顆粒、金屬離子和有機污染物，確保后續工藝的精度和質量。在高溫氧化環境下，硅片表面生長二氧化硅（SiO?），用作光刻和刻蝕過程中的保護層，為后續圖案化操作提供基礎。
（二）光刻定義有源區
涂覆光刻膠后，利用深紫外（DUV）或極紫外（EUV）光源進行曝光，并進行顯影處理，形成有源區的保護圖案。這一過程需要高精度的光刻設備和嚴格的工藝控制，以確保有源區圖案的準確性和一致性。
（三）刻蝕與隔離結構
采用反應離子刻蝕（RIE）等先進刻蝕技術去除未受保護的氧化層，并刻蝕出隔離溝槽，以形成晶體管間的電隔離。在溝槽內填充絕緣材料（如SiO?或氮化硅），并通過化學機械拋光（CMP）等工藝確保表面平坦，為后續的制造步驟提供良好的基礎。
（四）離子注入摻雜
通過離子注入技術，向有源區摻入N型或P型雜質，以形成所需的導電溝道。經過高溫退火工藝，使摻雜元素在硅晶格內擴散并激活，提高導電能力，從而優化晶體管的性能特性。
（五）表面平整化
經過化學機械拋光（CMP）等表面處理工藝，使有源區的表面更加均勻和平整，為后續的金屬化和互連工藝提供良好的基礎，確保芯片制造過程的順利進行和最終產品的性能穩定性。
四、有源區技術的未來發展趨勢
隨著半導體制程的不斷微縮，新的材料、先進的刻蝕工藝以及優化的摻雜技術正持續推動有源區的演進。例如，新型的3D晶體管架構、FinFET、GAAFET等器件結構的發展，對有源區的工藝提出了更高的要求，同時也為其性能提升提供了新的機遇。未來，有源區技術將在提升芯片性能、降低功耗和提高集成度方面發揮更為關鍵的作用，為電子設備的智能化、高效化發展提供核心動力。
有源區作為集成電路的核心區域，其設計與制造直接影響芯片的電氣特性和整體性能。隨著半導體制程不斷微縮，新的材料、先進的刻蝕工藝以及優化的摻雜技術正持續推動有源區的演進。在未來，隨著3D晶體管、FinFET、GAAFET等新型器件的發展，有源區的工藝將變得更加精細和復雜，為芯片的高性能、低功耗和高集成度提供有力支撐。

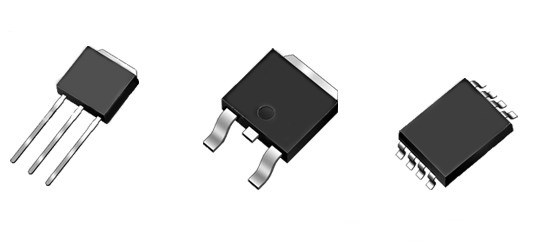

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
