二極管與電容器串聯形成的電路分析，是電子學領域里圍繞基本原理展開的一個課題，重點關注二極管的非線性特性，以及電容器存儲和釋放電能的特點。接下來，咱們一步步剖析這類電路的運作狀況。
電路構成

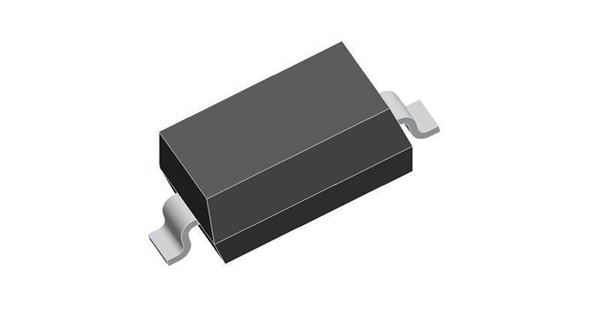

假定存在一個二極管（無論是正向?qū)ㄟ€是反向截止類型，通常選用整流二極管）跟一個電容器，它們串聯在直流或交流電源上。為便于分析，把二極管視作理想狀態的，也就是說，正向?qū)〞r(shí)壓降為零，反向則徹底截止。
直流（DC）電源狀況
正向偏置：要是二極管正向偏置，也就是陽極連電源正極、陰極連電源負極，二極管就會導通，如同一個電阻很小的通路。這時，電容器會快速充電，電壓能達到電源電壓水平，畢竟二極管放行了電流。充電結束之后，若電源電壓不變，電容器就維持充電狀態，電流幾乎為零，僅有那么一丁點漏電流。
反向偏置：倘若二極管反向偏置，即陰極接電源正極，陽極接電源負極，二極管立馬截止，相當于斷路。此時，電容器沒辦法通過二極管放電，所以，要是電容器之前充過電，它就保持原有電荷量；要是之前沒充電，那就依舊處于未充電狀態。
交流（AC）電源狀況
交流電源下，電壓和電流方向是周期性變化的。
正向半周期：交流電壓正向部分施加到二極管時，二極管導通，電容器開始充電。充電快慢受電源電壓大小和電容器容量影響。
反向半周期：交流電壓反向部分作用于二極管時，二極管截止，電容器不能通過二極管放電。因而，電容器保持正向半周期結束時充上的電荷量，直到下一個正向半周期來臨。
應用及影響
這種電路結構，在整流電路里常見，特別是半波整流電路。其中，二極管負責把交流電變成單向脈動直流電，電容器則用來?yè)崞矫}動直流電的波動。不過得留意，由于二極管反向半周期截止，電容器不能完全放電，所以輸出的直流電還是會有一定紋波。
總結
二極管與電容器串聯的電路，面對直流電源，依據二極管偏置狀態不同，電容器要么充電要么保持原狀；遇到交流電源，電容器正向半周期充電，反向半周期保持電荷，借此實現對交流電的整流與平滑處理。這類電路結構，在電子學相關應用里頗為廣泛。
