當我們?cè)谠O(shè)計高電壓的BMS產品時，常常會遇到多串電池的方案，經常性在芯片的電源輸入腳，或者在電路板輸入端加一個耐高壓的電容。當電池的串?dāng)?shù)達到20串滿電的時候，電壓已經達到20*4.2V=84V，這個我們需要一般選用的是100V耐壓的陶瓷電容來保證電路正常運作。但是，高電壓大容量的電容價格非常高昂，因此我們考慮采用的是耐壓值為50V的電容，采用串聯的方式來提高整體耐壓值水平，這也是第一次在實際電路設計中運用電容串聯的方案。

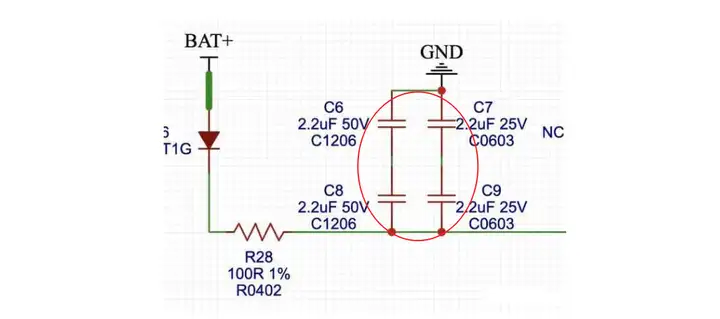

有一次我們注意到，很多汽車級的產品在電源正負極之間往往都會串聯兩個小的電容，如下圖。它的作用是什么呢？

那么，我們使用電容串聯的目的它僅僅是出于成本考慮的嗎？沒有其他原因嗎？考慮到10uF的高壓電容應該也不是貴，那么這種用法的作用到底還有哪些呢？是因?yàn)樵缙谌鄙俑吣蛪弘娙葸M(jìn)而一直沿用至今的嗎，還是說其中另有說法？下面，我將從多個角度深入分析這種電容串聯使用的實際情況。

第一點，增加耐壓值，防止過壓造成電容損壞

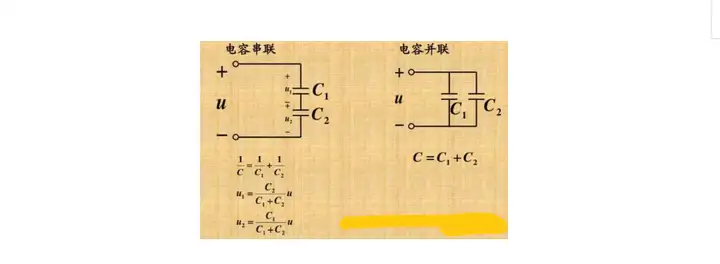

我們把兩個10uF、50V的電容串聯到一起，它的等效電容便減小到5uF，但是耐壓值將會增加到100V。

在汽車BMS電子系統當中，假如我們使用的鉛酸電池供電的12V系統，它的浮充電壓可能會達到14V左右。當在進行汽車拋負載7637-5a/5b的測試時，浪涌電壓會飆到高達到87V左右。因此我們?yōu)榱朔乐估擞侩妷哼^壓導致電容的損壞，造成短路過流起火等這些故障，我們把兩個耐壓值50V的電容串聯起來后，它的耐壓可以達到100V左右，進而能夠更好地應對過壓的極端情況。

第二點，降低成本

對于電容來說，要想讓他達到100V的耐壓值而且同時又想要很大的容值，這樣就會使選到的電容體積都很大。大部分符合要求的產品至少都采用的是1206的封裝，即使我們有一些國產的廠商聲稱能他們夠提供更小的封裝，但是它的容量也肯定是達不到要求的。曾經有同事在這一點上吃過很大的虧，因此這些家伙都是貼著容量誤差10%的下限來做出來的。

所以選擇兩個50V耐壓值的0603封裝的電容，容量值夠了，體積小了，也會更便宜。需要我們注意的是，我們?yōu)榱诉_(dá)到相同的效果，這里需要將耐壓提高1倍，但容值卻減小了一半，所以選型要注意耐壓值和容值在串聯之后的關系。

第三點，提升可靠性

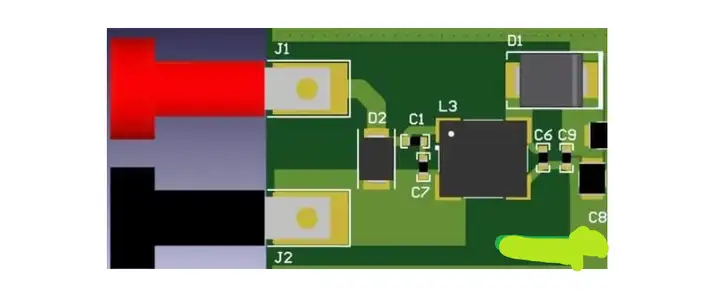

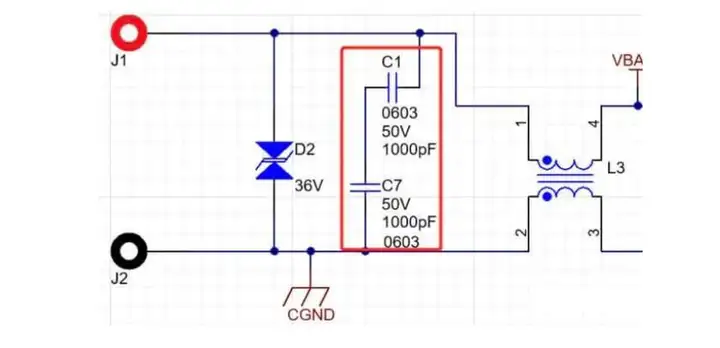

首先我們知道，電容的失效模式很多情況都是短路，很少發生開路的情況。如上圖所示的C1和C7兩個布局中，假如我們選擇了尺寸更小的電容以后，當板子受到應力的影響而產生微變形時。此時，比較小的陶瓷電容受到形變的影響就會比較小。而且，將兩個電容串聯連接起來，即便板子形變應力導致陶瓷電容損壞短路了，它的風險也是會減少一半的（因?yàn)榧词挂粋€(gè)電容損壞，另一個電容仍然可保證回路正常運轉）。

這里需要特別強調的是，使用兩個電容的布局有點講究，它們最好呈直角來布局，相互布成90度。這種布局的好處是，當PCBA受到應力來自水平方向的時候，電容C1很容易損壞，但是C7卻具有更好的可靠性。相反，假如PCBA的形變應力來自于垂直方向，那么電容C1卻具有更好的可靠性。因此，這種布局方法在一定程度上大大提高了整個電路板的可靠性能。

通過上面的一些的分析，希望朋友們?cè)谖磥淼碾娮釉O(shè)計之路上應對可靠性問題方面能夠有更多的應對措施。
