在需要大量快速開啟和關閉電源，并且負載電路中存在大容量電容的情況下，通常會使用一種稱為“余電快速泄放電路”或“放電電路”的技術。這種電路的作用是在電源關閉時，迅速將負載電路中的電荷泄放掉，以確保在下次開啟電源時，系統能正常、快速地啟動。這種放電電路有效地避免了因電容殘留電荷導致的啟動延遲或其他潛在問題。
當電源開關被斷開后，如果負載電路中存在大電容，這會導致負載電路上的電壓緩慢下降。若在這種情況下重新閉合電源開關，負載電路可能尚未完全放電就重新通電，這種情況可能會使電路無法正常進行復位和啟動。進而可能導致電路工作不穩定，甚至出現開機死機等故障。
在生活中，當我們通過開關電源的方式來重啟電子設備，例如重啟路由器時，通常會在切斷電源后等待幾秒鐘再重新接通電源。這樣做是為了確保設備的電路完全放電，以避免出現電路異常或開機死機等問題。
有些設備，例如電視機，在斷電后，其LED指示燈可能需要幾秒鐘的時間才會熄滅。這是因?yàn)樵O(shè)備內部電路中的余電沒有被迅速泄放所導致的。

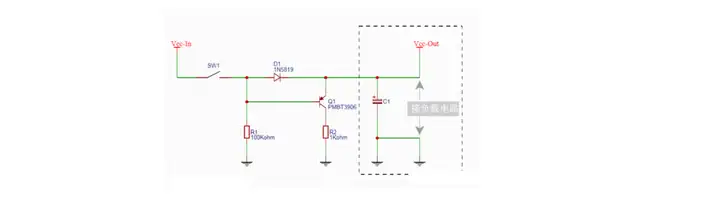

如上圖所示，是一種余電快速泄放電路，電容C1 代表負載電路中的大電容。
下面具體解析：

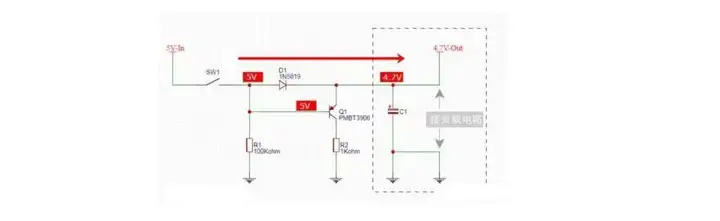

① 閉合開關 SW1后：
輸入電壓 5V-In 通過開關SW1，再經過二極管 D1 成為輸出電壓 4.7V-Out。由于二極管 D1 用的 1N5819這個型號的管子，這是一個肖特基二極管，它的正向壓降比較小，約為 0.3V左右。
這個時候三極管 Q1 的 b 極電壓為 5V和二極管D1的左邊等電位，e 極電壓為 輸出電壓4.7V，Q1 不導通。此時電容C1已充滿電。

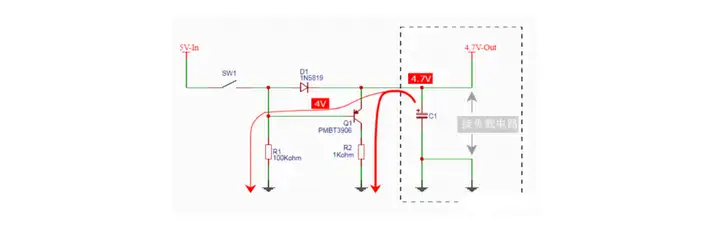

② 斷開開關 SW1后：
這個時候，三極管 Q1 的 e 極電壓由原來的 4.7V 開始下降，三極管Q1的b 極電壓從 4V 開始下降，Vbe = -0.7V，此時 三極管Q1被驅動 打開，大電容 C1開始放電，它 的電壓由 4.7V-Out 通過三極管 Q1、電阻 R2 快速泄放到地。如果你想放的更快，只需要將電阻R2的值調小便可。
