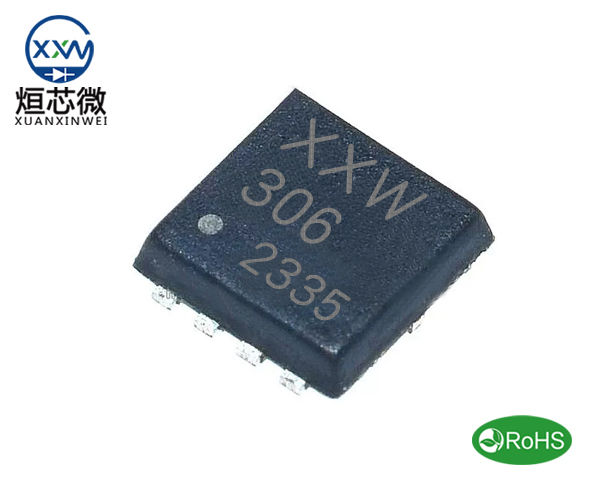

XXW306D場效應管參數,XXW306D 40A 30V 雙N溝道 DFN3×3
XXW306D場效應管參數,XXW306D規格書,XXW306D引腳圖,XXW306D 40A 30V 雙N溝道 封裝DFN3×3
XXW306D場效應管參數,XXW306D規格書,XXW306D引腳圖,XXW306D 40A 30V 雙N溝道 封裝DFN3×3
XXW306D PDFN3×3-8L封裝參數：點擊查看
XXW306D場效應管參數具體如下：
封裝類型：PDFN3×3-8L
極性：雙N溝道
極性：雙N溝道
漏極電流：40A
功率耗散：30W
反向傳輸電容Crss：201pF
柵極源極擊穿電壓：±20V
擊穿電壓：30V
開啟電壓(VGS(th))：1.2~2.5V
開啟電壓(VGS(th))：1.2~2.5V
存儲溫度：-55℃~+150℃
引腳數：8Pin
導通電阻ID=20A,VGS=10V：Typ 5mΩ Max 6.3mΩ
導通電阻ID=15A,VGS=4.5V：Typ 6.9mΩ Max 9mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
1.電源管理：XXW306D可用于電源管理電路中，如DC-DC轉換器和電源開關，提供高效的電能轉換和控制。
2.電機控制：在電機控制系統中，XXW306D可以作為驅動器件，控制電機的啟停和轉速，實現高效的能量管理。
3.電池管理系統：XXW306D也常用于電池管理系統中，確保電池在充電和放電過程中的安全和穩定。
4.通信設備：在通信設備中，XXW306D可以作為信號放大和處理的關鍵部件，提供穩定的信號傳輸。
三、封裝特點
XXW306D采用PDFN3×3-8L封裝，這是一種表面貼裝技術（SMT）封裝，具有以下特點：
1.低電感、低電阻：由于去除了傳統引腳結構，DFN封裝具有更低的電感和電阻，有助于提高信號傳輸的效率和速度。
2.良好的電氣性能：DFN封裝在高頻和高速應用中表現出色，有利于提升器件的電氣性能和信號完整性。
3.優異的機械強度：基于其結構設計，DFN封裝能夠提供較高的機械強度和抗沖擊性。
4.緊湊的設計：DFN封裝占用更小的PCB面積，考慮到成本、體積各方面的因素，DFN封裝將會是未來幾年的一個增長點，發展前景較為樂觀。

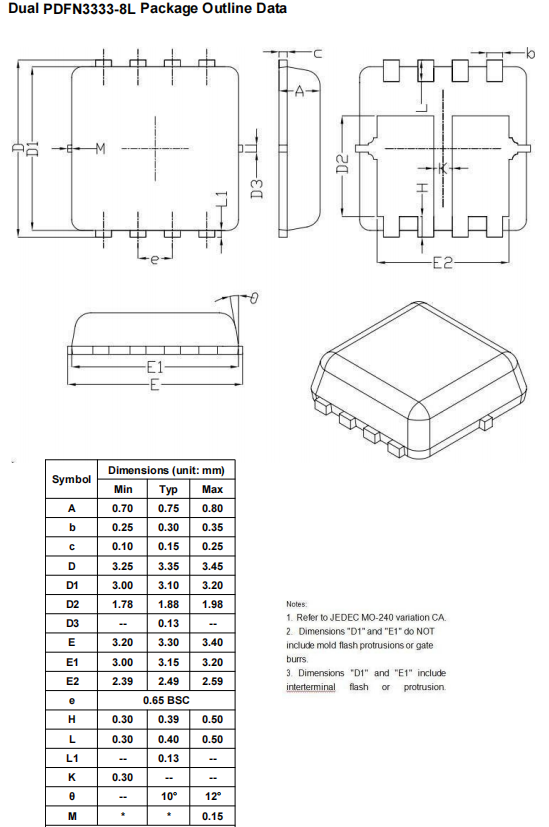

XXW306D場效應管PDFN3×3-8L封裝尺寸：
XXW306D場效應管PDFN3×3-8L封裝尺寸：
