開關電源,PMOS,NMOS分立負載開關電路介紹
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
負載開關是用于開啟和關閉系統中的電源軌的電子繼電器。在很多電路中，一個電源可能對應多個負載，有時候要切換負載的供電，有時候要對負載進行限流，通常的方法可以用PMIC去操作不同的負載，也可以使用負載開關去操作。負載開關有正壓的也有負壓的，負壓的比較少。分立器件搭一般都是用Pmos去搭建。
典型的電路如下：

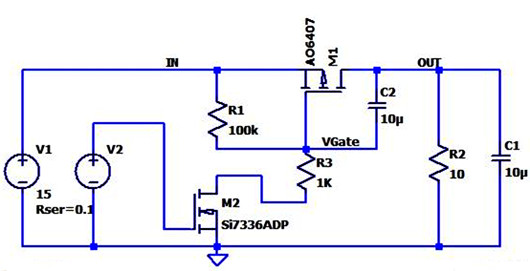

結構1
結構2
使用PMOS構建有個好處可以不用自舉，若是使用NMOS構建則需要自舉電路對MOS的GS提供一些偏置，PMOS的缺點是比較難買。
NMOS分立負載開關電路
下圖是一個簡單的NMOS負載開關電路，該電路對輸入電壓VIN的最大值有限制，VIN需要小于Vgate-VGS 。
為了解決VIN限制問題，可以在上述電路基礎上，增加一個電荷泵電路，使用電荷泵，可以實現NMOS的高VGS，并且使驅動電路的導通電阻降低。當然與PMOS一樣，也會存在浪涌電流問題。如果需要減少浪涌電流，也還需要增加其他一些分立器件。
