純電阻電路是指電流通過導體時，因?qū)w的電阻把電能轉化為熱能的電路。
純電阻電路是除電源外，只有電阻元件的電路，或有電感和電容元件，但它們對電路的影響可忽略。電壓與電流同頻且同相位。電阻將從電源獲得的能量全部轉變成內能，這種電路就叫做純電阻電路。 基本上，只要電能除了轉化為內能以外沒有其他能的轉化，此電路為純電阻電路。

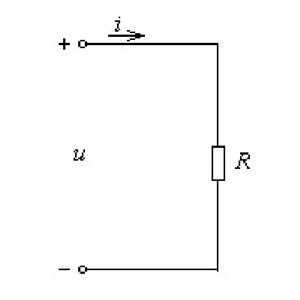

一個典型的純電阻電路可以由一個電池、一個開關和一個電阻器組成。當開關關閉時，電阻器與電池間沒有連通，此時電路斷開。但是當開關打開時，電路閉合，電流開始流動，這時就會出現電阻產生的電勢降。
純電阻電路功率公式
在純電阻電路中，功率的計算需要使用歐姆定律和功率公式，即P=VI=I2R=V2/R。
P：電路的功率（單位：瓦特）
V：電壓（單位：伏特）
I：電流（單位：安培）
R：電阻（單位：歐姆）
純電阻電路和非純電阻電路

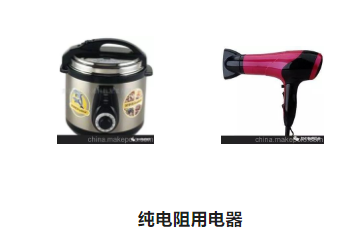

純電阻電路就是在通電的狀態下，只發熱的電路，即通電狀態下電能全部轉化為電路電阻的內能，不對外做功。例如：電燈，電烙鐵，熨斗，等等，他們只是發熱。它們都是純電阻電路。

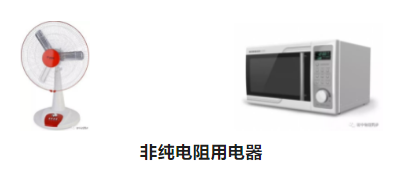

非純電阻電路像電動機，電風扇等，除了發熱以外，還對外做功，所以這些是非純電阻電路。非純電阻電路中電能一部分轉化為電阻的內能，一部分轉化為其他形式的能，如電動機，電扇等，一部分電能就要轉化為機械能。
純電阻電路和非純電阻電路的公式
不包含電阻的公式在純電阻和非純電阻電路中都適用。如p=UI，W=UIt。包含電阻的公式只適用在純電阻電路中。如p=I2R，W=I2Rt，R=U÷I，R=UU÷p，Q=IIRt。W=UIt，W=pt，p＝W/t適用于純電阻電路和非純電阻電路。
純電阻電路：U=IRW=UIt=Q=I2Rt=U2/Rtp電=p熱=UI=I2R=U2/R電能全部轉化成熱能。
非純電阻電路：U＜IRW=UItQ=I2Rtp電=UIp熱=I2Rp電=p熱+p其（電能轉化成熱能和其他形式的能量）
純電阻和非純電阻的區別
能量轉換不同；
計算方式不同；
功和熱的關系不同 ；
歐姆定律適用不同 ；
電路組成元件不同 。
1、能量轉換不同：純電阻電路的電能全部轉化為內能；非純電阻電路電能除了轉化為內能以外還可以轉化成其他能量。例如光能、熱能等其他能量。
2、計算方式不同：純電阻電路的功率計算可用公式P=UI=W/t=I2R=U2/R，電熱可用Q=W=I2Rt=U2/Rt=UIt；非純電阻電路的電功率計算只能用P=UI=W/t，電熱用Q=I2R。
3、功和熱的關系不同：純電阻電路的電流做功W就等于這部分電路發出的熱量Q，即W=Q；非純電阻電路電流做功W大于這部分電路發出的熱量Q，即W＞Q。
4、歐姆定律適用不同：純電阻電路是歐姆定律能夠成立的電路；非純電阻電路是歐姆定律不能夠成立的電路。
5、電路組成元件不同：純電阻電路中只有電阻、電源、導線；非純電阻電路除了電阻、電源、導線元件外還有其他元件。
