    MOS管畫法正確圖解析
    MOS管畫法詳解
    MOS管我們在設計電路中常用的一種無源器件。在原理圖和PCB以及實物PCB中如何辨別各種MOS管?作為應用好的先決條件,必須認對管子,了解MOS管畫法。

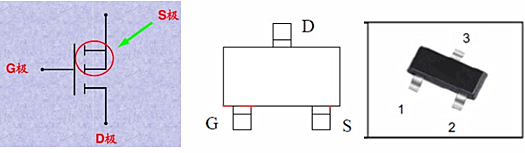

    1. MOS管的GSD三極在原理圖和PCB上怎么判定:
    MOS管畫法
    G極(gate)—柵極,原理圖上不用說比較好認;PCB 封裝上左下角為G極;
    S極(source)—源極,P溝和N溝,原理圖上均是在交匯處;PCB 封裝上右下角為S極;
    D極(drain)—漏極,P溝和N溝,原理圖單獨引線的;PCB 封裝上單獨一個的為D極。

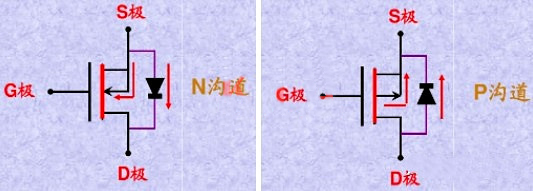

    2. N溝道、P溝道和寄生二極管的指向:
    MOS管畫法
    箭頭指向G極的是N溝道;
    箭頭背向G極的是P溝道;
    寄生二極管方向均是與箭頭方向一致的;
    3.萬用表判別NMOS、PMOS:
    借助寄生二極管來判定:
    將萬用表調到二極管檔,紅表筆接S,黑表筆接D,如果有數值顯示反過來無數值,則說明是NMOS管;總體情況相反的話,則是PMOS管。

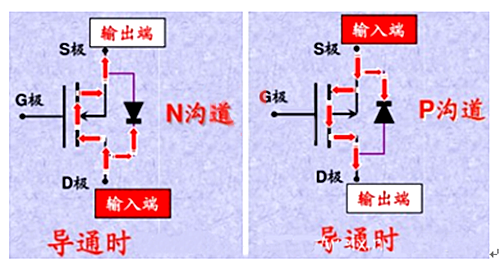

    4.MOS管做開關時電流方向
    MOS管畫法
    如圖中紅線箭頭所示電流流向,導通條件是:|Ugs|>|Ugs(th)|
    PMOS管一般用在電源正向控制上,NMOS管一般用在對地連接上;其中寄生二極管本身是阻礙電流流動的,只有管子打開后電流才能流過。
    5. 電路符號的畫法:
    MOS管畫法
    6. MOS管的重要參數:
    ①封裝  表貼、插裝;--大小 散熱 功率;
    ②類型(NMOS、PMOS) --使用場合;
    ③耐壓Vds(器件在斷開狀態下漏極和源極所能承受的最大的電壓)
    ④飽和電流Id
    ⑤導通阻抗Rds
    ⑥柵極閾值電壓Vgs(th)
