由變換器預定技術指標可知變壓器初級側電壓Vdcmin= 240 V, Vdcmax= 380 V, 預設效率η= 85%, 工作頻率f = 65 kHz, 電源輸出功率P out= 25 W。
變壓器的輸入功率：
根據面積乘積法來確定磁芯型號， 為了留有一定裕量， 選用錳鋅鐵氧體磁芯EE25/ 20,電感量系數A L=1750 nH/ N2 , 初始磁導率μi= 2300, 有效截面積A e= 42.2 mm2 .

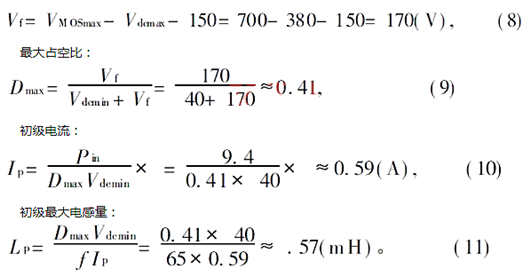

因?yàn)樗x的MOS管的最大耐壓值V MOSmax= 700 V.在150 V 裕量條件下所允許的最大反射電壓：
其中， f 是開關頻率， Hz.

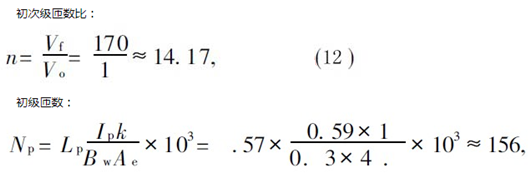

其中， 磁感應強度Bw= 0?? 23 T ; 由于此變換器設計在斷續工作模式k= 1（ 連續模式k= 0.5）。

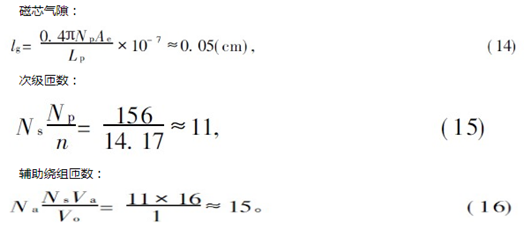

其中， Va 是輔助繞組電壓，V .
為了減小變壓器漏感， 采用夾心式繞法， 初級繞組分N p1 （ 78 T ） 和N p2 （ 78 T） 兩部分繞制，
如圖4 所示， Np1 繞在骨架最里層， 次級繞組N s繞在N p1和N p2之間， 輔助繞組繞Na 在最外層。

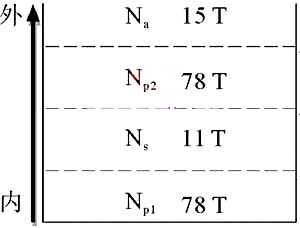

圖4 變壓器繞制示意圖
