光電耦合器（以下簡稱光耦）是一種發光器件和光敏器件組成的光電器件。它能實現電—光—電信號的變換，并且輸入信號與輸出信號是隔離的。目前極大多數的光耦輸入部分采用砷化鎵紅外發光二極管，輸出部分采用硅光電二極管、硅光電三極管及光觸發可控硅。這是因為峰值波長900～940nm的砷化鎵紅外發光二極管能與硅光電器件的響應峰值波長相吻合，可獲得較高的信號傳輸效率。

光耦的結構

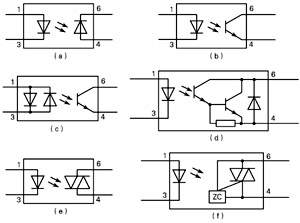

光耦的內部結構（剖面）如圖1所示。光耦輸入部分大都是紅外發光二極管，輸出部分有不同的光敏器件，如圖2所示。

這里要說明的是，圖2（c）的輸入部分有兩個背對背的紅外發光二極管，它用于交流輸入的場合；圖2（d）采用達林頓輸出結構，它可使輸出獲得較大的電流；圖2（e）、2（f）的輸出由光觸發雙向可控硅組成，它們主要用來驅動交流負載。圖2（e）與圖2（f）的差別是圖2（f）有過零觸發控制（圖中的“ZC”即“過零”的意思），而圖2（e）沒有過零觸發控制電路。

基本電路

光耦的基本電路如圖3所示。圖3（a）的負載電阻RL接在發射極及地之間，圖3（b）的負載電阻RL接在電源Vdd與集電極之間。

在圖3（a）中，輸入端加上Vcc電壓，經限流電阻Rin后，有一定的電流IF流經紅外發光二極管，IF與Vcc、發光二極管的正向壓降VF及Rin的關系為：IF=（Vcc-VF）/Rin。式中的VF取1.3V。IF的最大值由資料給出（一般工作時IF≤10mA）。

發光二極管發光后，光電三極管導通，集電極電流Ic由Vdd經光電三極管流過RL到地，使輸出電壓Vout=Ic×RL（或Vout=Vdd-VCE，VCE為光電三極管的管壓降）。

圖3（b）的工作原理與圖3（a）相同，不再重復。圖3中輸入、輸出也可用各自的地。

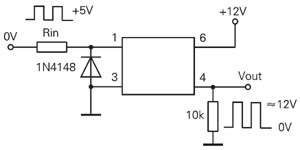

從圖3（a）可以看出；輸入端不加Vcc電壓，輸出端Vout=0V，輸入端加了Vcc電壓，負載得電，這個功能相當于“繼電器”。如果在輸入端加幅值為5V的脈沖（如圖4所示），輸出端Vdd=12V，RL=10kΩ，則輸出的脈沖幅值接近12V，從這功一能來看，相當于“變壓器”；若輸入電壓從0躍變到+5V，輸出則從0躍變到接近12V，它又可用作電平轉換。

特點及應用范圍

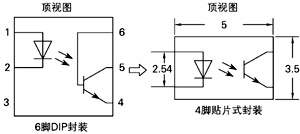

光耦的主要特點：輸入與輸出之間絕緣（絕緣電壓可達數千伏）；信號傳輸為單方向，輸出信號不會對輸入信號有影響；能傳輸模擬信號也可傳輸數字信號；抗干擾能力強；體積小、壽命長；由于無觸頭，因此抗振性強。近年來由于生產工藝改進，SMT的發展，開發出性能更好、尺寸更小的貼片式光耦，它由DIP6管腳封裝改進成4管腳封裝，不僅改小尺寸，并且減小了干擾，如圖5所示，但有一些公司其管腳仍按6管腳排列，如圖2所示。頂面有圓圈者為第1管腳，如圖6所示。

由于該類器件有上述特點，它主要應用于隔離電路、開關電路、邏輯電路、信號長線傳輸、線性放大電路、隔離反饋電路、控制電路及電平轉換電路等。

光耦主要參數

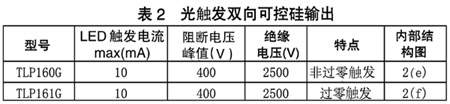

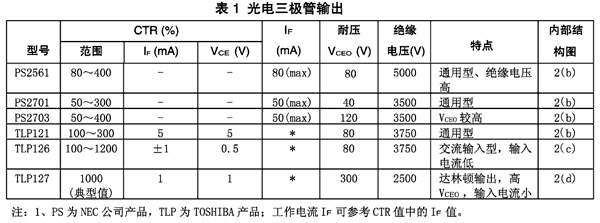

本文介紹的一些常用的貼片式光耦及其主要參數。主要參數如表1及表2所示。

這里要說明一下電流傳輸比（CTR）這個參數的意義。CTR是CurrentTransferRatio的縮寫。它是在一定工作條件下（IF及VCE），光耦的輸出電流Ic與輸入電流IF的比值，一般用百分比表示，其值低的從幾到幾十，高的從幾十到幾百，達林頓輸出型可達上千。CTR大，則在同樣的IF下，輸出電流Ic大，驅動負載的能力也強（或者說IF較小可獲得大的Ic）。

這里順便指出，當用光電耦合器作交流信號傳輸時，必須考慮它的頻率特性。采用GaAs發光二極管及硅光電三極管的光耦，其最高工作頻率約為500kHz；其響應時間小于10μs。

在使用時要注意的紅外發光二極管的反壓VR一般是很低的，有的VR僅3V。因此在使用時輸入端不能接反，防止紅外發光二極管因反壓過高而擊穿（可在1腳、3腳接一個反向二極管來保護，如圖4所示）。

光耦的簡易測量方法

光電三極管輸出的光耦是應用最廣泛的，若頂面印刷字跡或圓點看不清楚，可采用指針式三用表來測量，確認哪個管腳是1腳，并且也可簡易測出光耦的好壞。

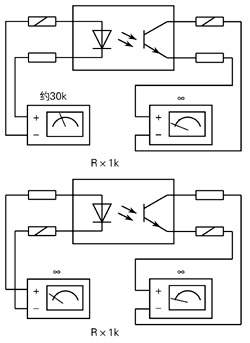

由于它是一個二極管及一個三極管c、e極組成的，所以用R×1k擋來測量是十分方便的。只要測出一個二極管：黑表筆接二極管的陽極，紅表筆接二極管的陰極，其阻值約30kΩ，則黑表筆端即1腳。如圖7所示，其它三種測量都應是R=∞（表筆不動）。若光電三極管的測量電阻不是∞，則此光耦不能用。

應用電路

各種不同結構的光耦可滿足輸入、輸出隔離；輸入與輸出共地或不共地；輸入、輸出是直流或交流，使用極為靈活，因此應用極為廣泛，這里介紹一些典型應用電路。

1．隔離線性放大器電路

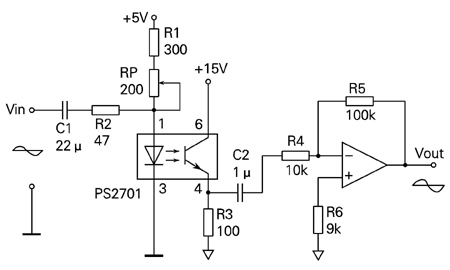

如果將輸入的交流信號調制成與信號電壓成比例的調制電流，則經光耦后再經放大可實現隔離線性放大，電路如圖1所示。

+5V電壓及限流電阻（R1及RP）給發光二極管一個偏置電流IFO（一般IFO取得大一點，約10mA），交流信號電壓經C1、R2后加在發光二極管上，疊加在IFO上形成調制電流。經光耦后輸出調制的光電流，在R3上產生一個與輸入電壓成比例的調制電壓，此電壓經C2隔直，交流成分則經放大器放大輸出。

這里要指出的是經光耦的電-光及光-電轉換，線性度不是很高。為了減小失真，偏置的電流IFO要大，信號電壓產生的調制電流的峰值電流不超過5mA，可使輸出電壓失真較小。這種光電隔離放大器比隔離放大器要便宜得多。另外，光電三極管的地用表示（說明與輸入電壓不共地）。

采用PS2701有較好的線性度，輸入信號的頻率可在音頻范圍。

2．市電監測電路

圖2是一種市電監測電路，當停電時報警。采用TLP126光耦經限流電阻直接與市電220V連接，使光耦的發光二極管發光，光電三極管導通，使10kΩ電阻上的電壓接近Vdd（光電三極管的飽和管壓降小于0.5V），外接功率MOSFET（VT）的-VGS＜1V，則VT截止，報警電路不工作。3.3μF電容是用來穩定VT柵極的電壓，防止交流電壓過零使柵極電壓變化太大而產生誤動作。

市電停電時，發光二極管無電流，光電三極管截止，VT的-VGS=9V，VT導通，報警電路工作。

Si9400是P溝道功率MOSFET，其主要參數是VDS=-20V，在VGS=-10V時RDS（ON）=0.25Ω，ID=±2.5A。8管腳SO封裝，管腳排列如圖3所示，使用時，四個D要焊在一起，兩個S要焊在一起以便于散熱。

3．防盜報警器電路

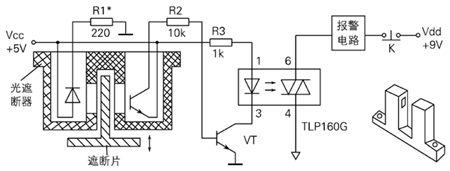

一種用抽屜被撬防盜報警器電路如圖4所示。它由光遮斷器、遮斷片及有關電路組成。光遮斷器是一種光電傳感器，它由紅外發光二極管及光電三極管及黑色塑料外殼組成，其剖面如圖4左邊所示，其外形如圖4右邊所示。

其工作原理與光耦完全相同，區別僅僅是它由遮斷片來阻擋光路使光電三極管截止；當遮斷片后移，發光二極管的紅外光照到光電三極管，光電三極管導通。

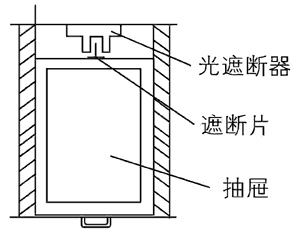

光遮斷器安裝在抽屜的底部，遮斷片裝在抽屜上，如圖5所示。要使防盜報警器工作，接通Vcc（+5V）及Vdd（+9V）。抽屜未被撬時，遮斷片遮住光路，光電三極管截止，VT無ID，VT也截止，光耦（TLP169G）的發光二極管無電流，光觸發雙向可控硅截止，報警電路不工作。

當小偷撬開抽屜，拉出抽屜時，遮斷片退后，光遮斷器光路通，光電三極管導通，VT相繼導通，光耦中的發光二極管工作，光觸發雙向可控硅導通，報警器電路工作。

這個電路的特點是，一旦報警器工作，即使將抽屜關上，遮光片遮斷光路，但雙向可控仍然導通，報警電路仍一直報警，即使小偷發現光遮斷器，將它破壞，但報警電路還工作。按一下開關K斷開Vdd才能使報警電路不工作。

這里VCC的地與Vdd的地不共地，圖中用兩種地的符號表示。

由于光遮斷器有多種型號，要求發光二極管的工作電流IF各不相同，必要時要調整R1的大小，使其滿足IF的要求。

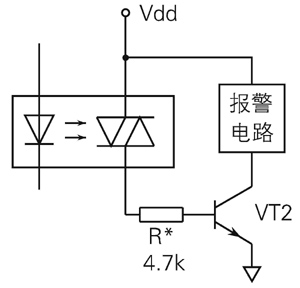

TLP160G的輸出部分光觸可控硅的最大工作電流在25℃時可達100mA（隨著溫度增加而減小）。若報警電路工作電流大于80mA，最好外接VT2，如圖6所示。

4．交流固態繼電器電路

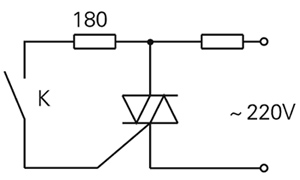

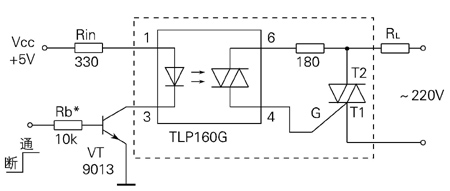

TLP160G光耦用得最廣的是用作交流固態繼電器。它可以與外接雙向可控硅作簡單連接來驅動市電供電的各種負載。其電路如圖7所示。輸入三極管VT的基極的控制信號為高電平時，VT導通，紅外發光二極管也導通（VCC經RIN、紅外發光二極管、經VT的C、E極到地），光觸發雙向可控硅導通；這使外接功率較大的三端雙向可控硅導通，負載RL得電。其工作原理相當于圖8中的控制開關：K閉合，雙向可控硅導通；K斷開，雙向可控硅截止。

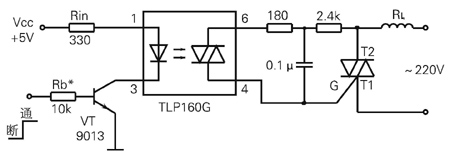

如果將虛線框內的電路做成一個單獨的模塊，它就是一個交流固態繼電器。圖7的電路適合于電阻性負載，若是電感性負載，電路中增加一個RC，如圖9所示。

這種交流固態繼電器有一個缺點，它的雙向可控硅不是在交流電過零時觸發導通，其結果是正弦波不完整，這瞬間會產生對電網的干擾。外接三端雙向可控硅耐壓要大于400V，工作電流應大于負載最大電流。

5．過零觸發交流固態繼電器電路

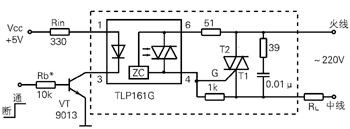

采用內部有交流電過零時觸發電路（圖10中的“ZC”部分）的ILP161G光耦，可以做成過零觸發交流固態繼電器電路，如圖10所示。它能在交流電過零附近觸發雙向可控硅，使交流波形完整，不會造成對電網的干擾。其工作原理與圖9相同。圖中的39Ω及0.01μFRC電路是一種浪涌電壓吸收回路，它用來保護雙向可控硅免于瞬態的過壓而損壞。外接的三端雙向可控硅選擇方法與圖9電路相同。
