一、預備知識
了解三極管的三個工作區域，截止區，放大區和飽和區。
截止區：三極管工作在截止?fàn)顟B(tài)，當發射結電壓U_{be}Ube?小于0.6~0.7V的導通電壓，發射結沒有導通，集電結處于反向偏置，沒有放大作用。（發射結和集電結都反偏）
放大區：三極管的發射結加正向電壓（鍺管約為0.3V，硅管約為0.7V），集電結加反向電壓導通后，IbIb控制IcIc，IcIc與IbIb近似于線性關系，在基極加上一個小信號電流，引起集電極大的信號電流輸出。（發射結正偏，集電結反偏）
飽和區：當三極管的集電結電流IcIc增大到一定程度時，再增大IbIb，IcIc也不會增大，超出了放大區，進入了飽和區。（發射結和集電結都正偏）
二、問題描述
問：如下是一個三極管開關電路，用來驅動LED，電源電壓5V，LED1的正向壓降是1V，驅動電流20mA，所以R2為200Ω，B極驅動信號是MCU的一個GPIO，高電平輸出2.8V，低電平輸出0V，求R1的阻值？

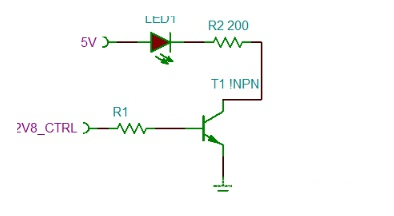

NPN三極管驅動LED電路圖
三、如何解決
1. 解法1
題目中沒有指定三極管型號，可選數字三極管，數字三極管也稱帶阻三極管，顧名思義，內部自帶電阻，常用來做電子開關，功能等同反相器。

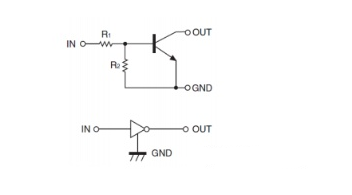

數字三極管功能電路圖
下圖是DTC123YM型號數字三極管電氣參數，開啟電壓，最大不超過3V，輸入2.8V符合要求；關閉電壓最小是0.3V，我們MCU GPIO低電平輸出是0V，符合要求。R1不用計算，選擇0R，充當導線即可。
為什么選擇數字三極管？
使用簡單，不用考慮基極電阻大小。
近似開關，導通壓降極低，下圖中典型值僅0.1V，最大是0.3V。

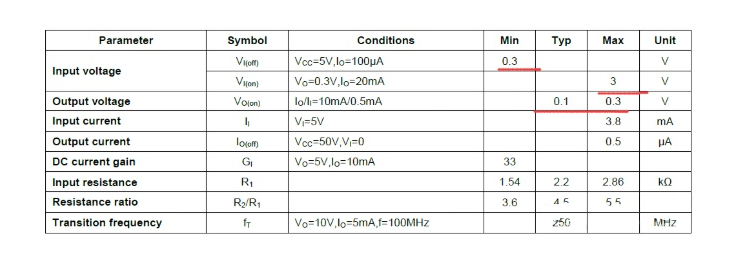

DTC123YM電氣特性
2. 解法2
使用一般的三極管，如常見的S8050，LED關閉的時候，S8050工作在截止?fàn)顟B(tài)，LED亮的時候，S8050工作在什么狀態呢？從S8050的輸出特性曲線來看，應該是飽和區，飽和區VceVce的值比較小，開關電路當然需要開關兩端的壓差越小越好。
LED的驅動電流為I_C=20mAIC?=20mA，I_C=20mAIC?=20mA時，從下圖可以看出，I_B=85uAIB?=85uA左右，排除飽和壓降，可計算R1=（2.8-0.7）/85uA=24.7KR1=（2.8−0.7）/85uA=24.7K

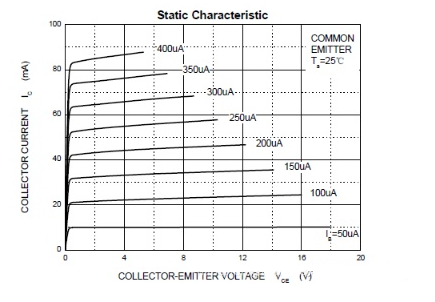

S8050輸出特性曲線
根據以上計算，有三個誤差：
第1個是電阻誤差，電阻有5%精度和1%精度；
第2個是集電結開啟電壓的誤差，不一定是0.7V；
第3個是飽和壓降，沒有計算進去；
對驅動不同器件來說：
驅動LED：電流越大，LED越亮，但是不能超過最大值，否則LED會損壞或壽命驟減。
驅動繼電器：根據線圈內阻和電源電壓可計算出驅動電流，依照電流設計即可，網上會有經驗公式，為了繼電器的有效吸合，會將基極電阻減小一倍，來達到有效吸合，實際運用中，如果有條件，可以實際測試。
四、小結一下
從解法1和解法2，明顯可以得出，解法1更方便，選擇一個合適的數字三極管即可，不用考慮基極電阻。解法2可以理論與實踐相結合，需要考慮的點比較多，相對比較復雜一點，推薦使用數字三極管。
