運算放大器是一個內含多級放大電路的電子集成電路，其輸入級是差分放大電路，具有高輸入電阻和抑制零點漂移能力；中間級主要進行電壓放大，具有高電壓放大倍數，一般由共射極放大電路構成；輸出極與負載相連，具有帶載能力強、低輸出電阻特點。運算放大器的應用非常廣泛。
運算放大器有兩個輸入端 a（反相輸入端），b（同相輸入端）和一個輸出端 o。也分別被稱為倒向輸入端非倒向輸入端和輸出端。當電壓 U- 加在 a 端和公共端（公共端是電壓為零的點，它相當于電路中的參考結點。）之間，且其實際方向從 a 端高于公共端時，輸出電壓 U 實際方向則自公共端指向 o 端，即兩者的方向正好相反。當輸入電壓 U+加在 b 端和公共端之間，U 與 U+兩者的實際方向相對公共端恰好相同。為了區別起見，a 端和 b 端分別用"-"和"+"號標出，但不要將它們誤認為電壓參考方向的正負極性。

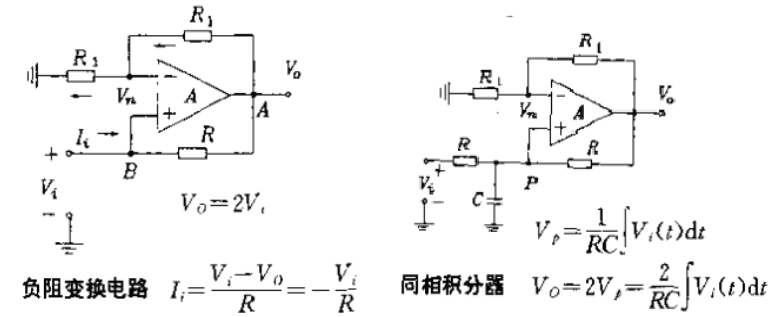

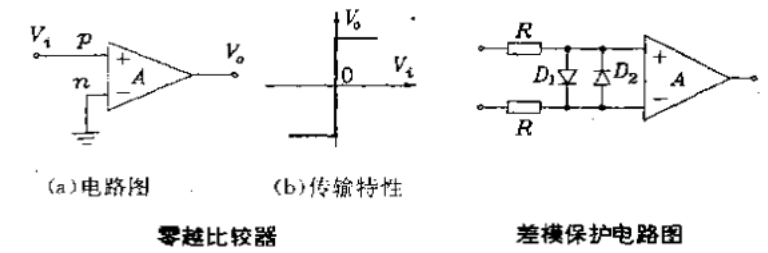

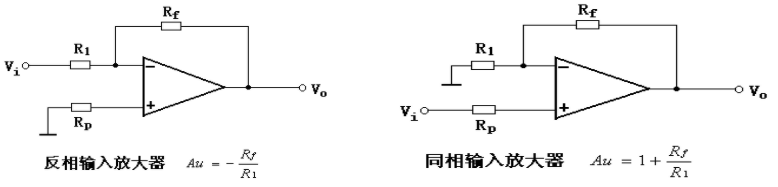

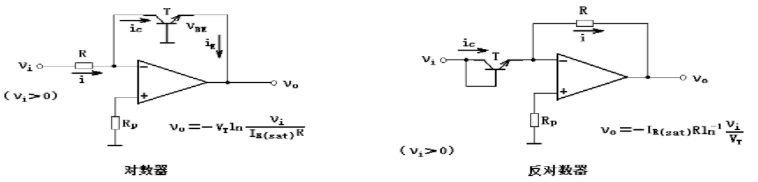

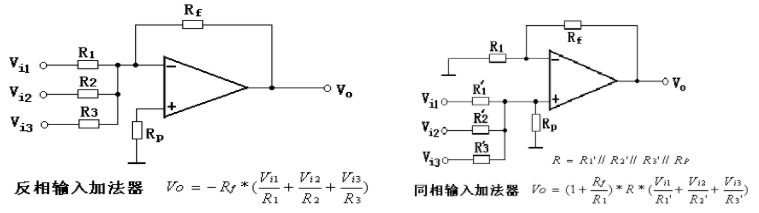

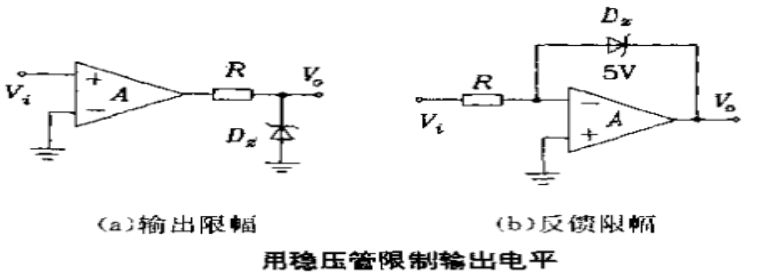

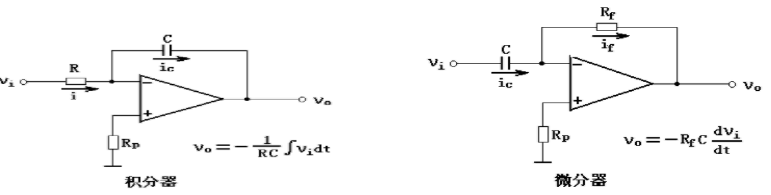

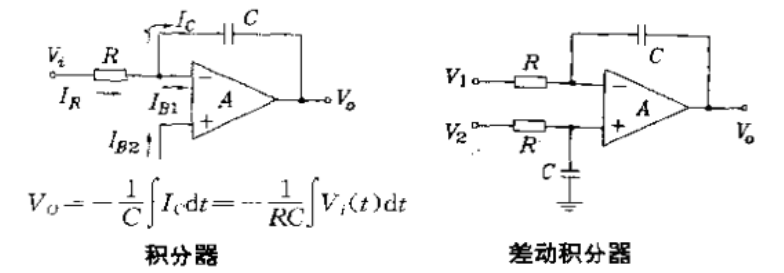

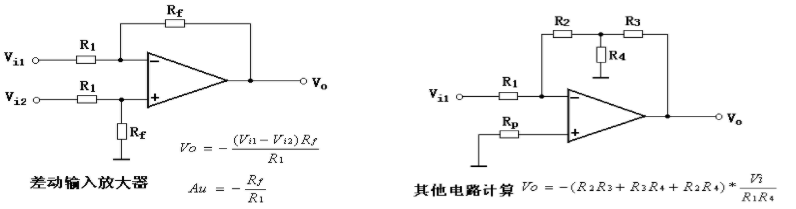

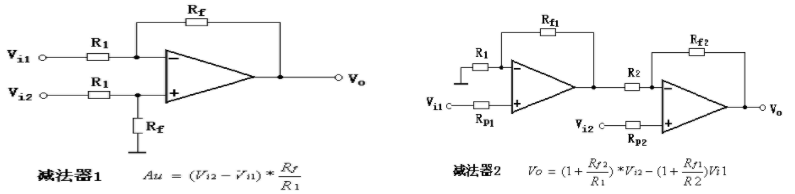

以下為您列舉了常用的運算放大器電路圖及基本公式：
