功率放大器簡稱功放，可以說是各類音響器材中最大的一個家族了，其作用主要是將音源器材輸入的較微弱信號進行放大后，產生足夠大的電流去推動揚聲器進行聲音的重放。由于考慮功率、阻抗、失真、動態以及不同的使用范圍和控制調節功能，不同的功放在內部的信號處理、線路設計和生產工藝上也各不相同。

1.功放機電路圖作用

就其主要用途來說，功放可以分做兩大類別，即專業功放與家用功放。在體育館場、影劇場、歌舞廳、會議廳或其它公共場所擴聲，以及錄音監聽等場所使用的功放，一般說在其技術參數上往往會有一些獨特的要求，這類功放通常稱為專業功放。而用于家庭的Hi－Fi音樂欣賞，AV系統放音，以及卡拉OK娛樂的功放，通常我們稱為家用功放。

按器材分類：

電子管/晶體/集成電路功放

按電路所用的器材分類，功放可以分為電子管放大器、晶體放大器和集成電路放大器。

電子管放大器(俗稱“膽機”)采用電子管作為放大器，其主要優點是動態范圍大、線性好、音色甜美悅耳。但電子管功放也存在兩個問題，一是內阻大導致放大器阻尼系數小，影響瞬態特性，二是電子管需高壓供電，離不開變壓器，變壓器不僅功耗大、體積大，還會導致失真。

克服電子管功放的兩個缺點，晶體管放大器阻尼系數可做得很高，有良好的瞬態特性，在聲音的節奏感、力度上要比膽機明快、爽朗、有力；而且無需變壓器，不僅節省成本，縮小體積，而且避免了由變壓器所引起的失真。

最后一種是集成電路放大器，它最突出的優點是可靠性高、外圍電路簡單、組裝方便，不足之處是電聲指標(功率、頻響、失真度、信噪比等)和音質皆不如前兩類放大器。

按功能分類：

前級/后級/合并式功放

按照功能分類，功放可以分為前級功放、后級功放和合并式功放。

前級功放，主要作用是對信號源傳輸過來的節目信號進行必要的處理和電壓放大后，再輸出到后級功放。它就像鐵路岔道一樣，控制切換哪一路音源信號接入功放，哪一路音源信號與功放斷開。

后級功放是進行單純功率放大的部分，它的作用信號，我們對后級的要求是，放大倍數盡可能高，而放大后信號的失真程度應盡可能低。除放大電路外，還設計有各種保護電路，如短路保護、過壓保護、過熱保護、過流保護等。這兩類功放一般只在高檔機采用。

合并式放大器，將前級放大器和后級放大器合并為一臺功放，兼有前二者的功能，通常所說的放大器都是合并式的，應用的范圍較廣。一般來看，合并式功放的功率較前、后級功放小，重放的效果也比前、后級功放差，但合并式功放價錢較便宜，且使用方便，完全能夠滿足一般的家庭需要。

Hi－Fi功放/AV功放

就功放的用途來區分，家用功放分為Hi－Fi功放和AV功放。

Hi－Fi是英語High－Fidelity　的縮寫，意指高度保真，即純音樂功放，是音樂發燒友的最愛。Hi－Fi功放的輸出功率大都在2×150瓦以下。Hi－Fi在設計上強調最低的信號失真，忠實地表現出音樂的場面、細節和演奏、錄制的技巧等來滿足人們對音樂的最佳欣賞要求。一般用于Hi－Fi的功放都是膽機。Hi－Fi功放就擴聲形式而言，只適用于兩聲道立體聲的重播。

AV功放是Audio&Video的縮寫，即影音功放，它能同時連接5－6個音箱(左右主音箱、中置音箱、左右環繞音箱、超重低音)并驅動它們發出聲音。AV功放從誕生到現在，經歷了杜比環繞，杜比定向邏輯，AC－3，DTS(均是音頻解碼方式)的發展進程。AV功放與普通功放的區別，在于AV功放有AV選擇杜比定向邏輯解碼器，AC－3，DTS解碼器和五聲道功率放大器，以及畫龍點睛的數字聲場DSP電路。鑒于欣賞碟片中多聲道錄音效果的需要，AV功放的每聲道功率輸出也會不同，一般來說主聲道功率最大，中置次之，環繞最小，這方面的代表是帶有杜比定向邏輯環繞聲放的功放。為了增加使用樂趣，大多數AV功放都附有DSP，為各種節目播放提供不同的聲場效。

2.功放機電路圖

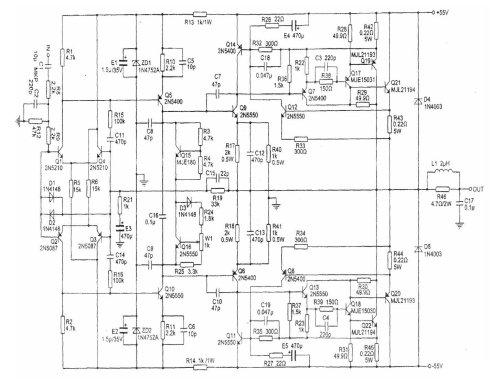

Q1~Q4組成互補差分輸入級，Q5、Ql0為第二級共射推挽放大級，Q15、Q16(組成UBE倍增器給末級提供適當的偏置電壓和溫度補償。這里可以看到，由于輸出級不同尋常，UBE倍增器的設置也有不同。后面的電路就是著名的“四元互補對管式"輸出級的結構，相對前述電路架構多了一級驅動管Q7和Q13，該輸出級除了前述的不對稱性失真極小外，還有一定的增益。

設計理念就是這樣可使電壓放大級不至于滿擺幅狀態，更有利于減少失真。輸入級和主電壓放大級電路也是全互補放大，這樣如前所述必然存在的晶體管不對稱性失真，用單端放大可能更為有利。但是這世界上沒有完美的放大電路，單端放大也有它的不足，正負半周信號的上升速率不容易做到一致，特別是在高擺幅大功率的應用場合不容忽視。從整體角度來看，晶體管放大器輸出管的不對稱性失真占主要地位。而本電路中這個問題已經解決，前級電路的小功率管對稱性相對好很多。

3.功放機電路原理

一個最簡單的音響系統包括音源、功放和音箱，缺一不可，這幾件器材的質量基本決定了整個系統的質量。其中，功放作為音響系統的動力，在音源和音箱之間起著橋梁的作用。

功放的工作原理其實很簡單，直觀來說就是將音源播放的各種聲音信號進行放大以推動音箱發出聲音。從技術角度看，功放好比一臺電流的調制器，它將交流電轉變?yōu)橹绷麟姡缓笫芤粼床シ诺穆曇粜盘柨刂疲瑢⒉煌笮〉碾娏鳎凑詹煌念l率傳輸給音箱，這樣音箱就發出相應大小、相應頻率的聲音了。由于考慮功率、阻抗、失真、動態以及不同的使用范圍和控制調節功能，不同的功放在內部的信號處理、線路設計、生產工藝上也各不相同。傳統的功放經歷了幾十年的發展，一直沒有特別的分類，直到近年來隨著音視頻播放設備的發展和影視軟件的豐富，使得許多音響生產廠家在傳統功放的基礎上，參照真正電影院的聲音播放特點，設計生產出了不同類型不同技術特點的綜合型的功放，人們將它稱為AV功放，相應地就將單純用來欣賞音樂的功放稱為純音樂功放。按當前音響消費的需求，民用音響中的功放已基本定型為兩大類，即純音樂功放和家庭影院AV功放。
