近年來射頻微電子系統（RF MEMS）器件以其尺寸小、功耗低而受到廣泛關注，特別是MEMS開關構建的移相器與天線，是實現上萬單元相控陣?yán)走_(dá)的關鍵技術，在軍事上有重要意義。在 通信領域上亦憑借超低損耗、高隔離度、成本低等優勢在手機上得到應用。然而RF MEMS開關普遍存在驅動電壓高、開關時間長的問題，劣于FET場效應管開關和PIN二極管開關。相對于國外已取得的成果，國內的研究尚處于起步階段。下 文將針對MEMS開關的缺陷做一些改進。

1 RF MEMS開關的一般考慮

當MEMS開關的梁或膜受靜電力吸引向下偏移到一定程度時達到閾值電壓，梁或膜迅速偏移至下極板，電壓大小取決于材料參數、開關尺寸及結構。梁或膜的材料需要比較好的楊氏模量與屈服強度，楊氏模量越大諧振頻率就越高，保證工作的高速穩定及開關壽命；尺寸設計上要考慮靜電驅動力的尺寸效應；結構的固有振 動頻率則影響開關的最高工作速度。單從結構上看，降低驅動電壓的途徑為：降低極板間距；增加驅動面積；降低梁或膜的彈性系數。常見的結構有串、并聯懸臂梁 開關、扭轉臂開關和電容式開關，前三者為電阻接觸式，金屬與信號線外接觸時存在諸如插入損耗大等很多問題，而電容接觸式開關的絕緣介質也存在被擊穿的問 題。有研究表明，所加電壓越高開關的壽命越短，驅動電壓的降低勢必導致開關速度變慢，如何同時滿足驅動電壓和開關速度的要求是當前的困難所在。

2 RF MEMS開關的模擬與優化

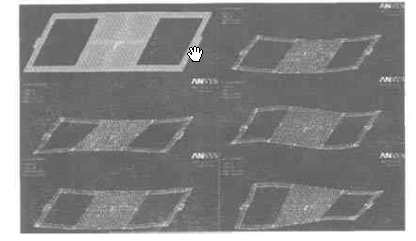

對于電容式開關，驅動電壓隨著橋膜長度的增加而下降，橋膜殘余應力越大驅動電壓也越大。通常把楊氏張量78 GPa、泊松比O．44的Au作為橋膜材料，為獲得好的隔離度要求開關有大的電容率，這里選介電常數為7．5的S3N4作為介質層，橋膜單元為 Solid98，加5 V電壓，電介質為空氣，下極板加O V電壓。然后用ANSYS建模、劃分網格、加載并求解靜電耦合與模態分析。5 V電壓下的開關形變約為O．2 μm左右，尚達不到低壓驅動要求。提取開關前五階模態如圖1所示。

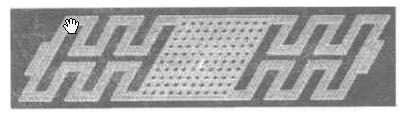

可見開關從低階到高階的共振頻率越來越大，分別為79．9 kHz，130．3 kHz，258．8 kHz，360．7 kHz，505．6 kHz，一階模態遠離其他模態，即不容易被外界干擾，只有控制開關頻率低于一階模態的諧振頻率才能保證其穩定工作。由于實際開關時間仍不理想，所以在膜上 挖孔以減小壓縮模的阻尼，從而增加開關速度。雖然關態的電容比下降了，但孔可以減輕梁的重量，得到更高的力學諧振頻率。最終的模型共挖了100個孔，并對 兩端做了彎曲處理以降低驅動電壓，仿真得到5 V電壓下形變?yōu)?μm以上、穩定的開關時間在5μs以下的電容式開關，如圖2所示。

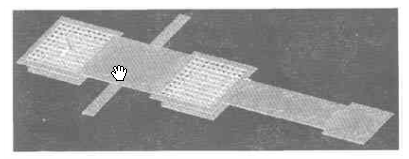

考慮到電容式開關仍存在的介質擊穿問題，這里對其結構加以改進，將扭轉臂杠桿與打孔電容膜相結合，在減小驅動電壓和提高開關速度的同時，又不影響電容 比，一定程度上抑制了電擊穿。其工作原理是：push電極加電壓時杠桿上抬，介質膜與接觸膜間距離增大導致其耦合電容很小，信號通過傳輸線；pull電極 加電壓時杠桿下拉，耦合電容變大，微波信號被反射。材料選擇上仍以Au和S3N4為主，某些部分可用A1代替Au。結構與尺寸的設計上由超越方程與開關通 斷下的電容方程得到估計值，下極板為25×25（單位制采用μMKSV，長度單位為μm，下同），其上附有絕緣介質層，孔為3．4×3．4，杠桿為 100x30，結構層為20×20，極板厚度為1。用ANSYS仿真得到圖3所示結果。

在ANSYS做靜電耦合與模態分析后利用ANSOFT HFSS對該開關進行3D電磁場仿真，進一步求得其插入損耗與隔離度，確定共面波導和接觸膜的結構，從而完善開關的射頻性能。建模時忽略開關的彎曲，定義 材料特性與空氣輻射邊界，利用wave port端口進行仿真，分別求解開態的插入損耗和關態的隔離度。介質層較薄時，開關在10 GHz附近具有良好的隔離度，且插入損耗在1 dB以下。

3 RF MEMS開關的制備工藝

合理選擇生長介質膜的工藝對開關性能有很大影響，本文的RF MEMS開關需要在基底表面生長一層氮化硅膜，一般選擇LP-CVD工藝，而介質膜則選擇PECVD工藝為宜，金屬膜的性能要求相對較低，用濺射方法即 可。考慮到基底要求漏電流與損耗盡可能小，選取高阻硅與二氧化硅做基底，后者保證了絕緣要求。金質信號線與下極板通過正膠剝離形成，電子束蒸發得到鋁質上 極板。但從可行性考慮，部分方案的工藝實現對于國內的加工工藝尚有難度，只能犧牲微系統的性能來達到加工條件。

4 結語

本文主要從結構上進行了創新，通過計算機輔助設計仿真分析得到了理論解，一定程度上滿足了設計初衷，但在工藝上還不成熟。更低的驅動電壓和更高的開關頻率仍是亟待解決的問題，另外如何保證實際產品的可靠性、實用性也是未來的研究重點。
