功放電路也就是功率放大電路（power amplificatory circuit），是一種以輸出較大功率為目的的放大電路。它一般直接驅動負載，帶載能力要強。功率放大電路通常作為多級放大電路的輸出級。
在很多電子設備中，要求放大電路的輸出級能夠帶動某種負載，例如驅動儀表，使指針偏轉；驅動揚聲器，使之發聲；或驅動自動控制系統中的執行機構等?？傊?，要求放大電路有足夠大的輸出功率。這樣的放大電路統稱為功率放大電路。
另一方面，靜態工作點是指三極管放大電路中，三極管靜態工作點就是交流輸入信號為零時，電路處于直流工作狀態，這些電流、電壓的數值可用 BJT 特性曲線上一個確定的點表示，該點習慣上稱為靜態工作點 Q 。
設置靜態工作點的目的就是要保證在被放大的交流信號加入電路時，不論是正半周還是負半周都能滿足發射結正向偏置，集電結反向偏置的三極管放大狀態。
若靜態工作點設置的不合適，在對交流信號放大時就可能會出現飽和失真（靜態工作點偏高）或截止失真（靜態工作點偏低）。 所謂靜態工作點，是指當放大電路處于靜態時，電路所處的工作狀態。在 Ic/Uce 圖上表現為一個點，即當確定的 Vcc、Rb、Rc 和晶體管狀態下產生的電路工作狀態。當其中一項改變時引起 Ib 變化而引起 Q 點沿著直流負載線上下移動。

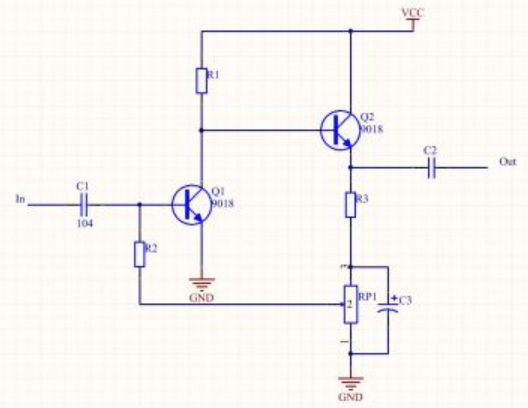

例如：上圖電路中 Q2 的靜態工作點由 R1、R3、RP1 決定，Q1 的靜態工作點只能來自于 RP1 的分壓，而 Vcc 只有 3.6V，所以整個電路的動態范圍較小，輸入信號稍大就容易產生失真。
而若想確定各電阻的阻值，其根據是：1、輸入信號的幅值；2、對輸出信號幅值的要求；3、兩支三極管的電流放大倍數。
靜態工作點的確定
靜態工作點是直流負載線與晶體管的某條輸出特性曲線的交點。隨 IB 的不同而靜態工作點沿直流負載線上下移動。
根據式 Uce=Ucc-RcIc，在 Ic/Ucc 圖上畫出直流負載線，再畫出在 IB 情況下的晶體管輸出特性曲線，交點即靜態工作點。
