一、三極管的三種連接方式

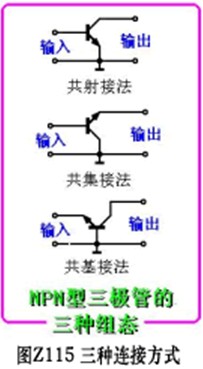

三極管在電路中的連接方式有三種：①共基極接法；②共發射極接法，③共集電極接法。如圖Z0115所示。共什么極是指電路的輸入端及輸出端以這個極作為公共端。必須注意，無論那種接法，為了使三極管具有正常的電流放大作用，都必須外加大小和極性適當?shù)碾妷骸＜幢仨毥o發射結加正向偏置電壓，發射區才能起到向基區注入載流子的作用；必須給集電結加反向偏置電壓（一般幾～幾十伏），在集電結才能形成較強的電場，才能把發射區注入基區，并擴散到集電結邊緣的載流子拉入集電區，使集電區起到收集載流子的作用。
二、三極管內部載流子的運動規律
在發射結正偏、集電結反偏的條件下，三極管內部載流子的運動，可分為3個過程，下面以NPN型三極管為例來討論（共射極接法）。
1．發射區向基區注入載流子的過程

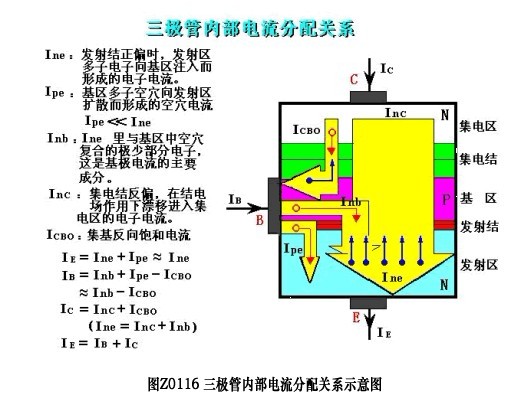

由于發射結外加正向電壓，發射區的電子載流子源源不斷地注入基區，基區的多數載流子空穴，也要注入發射區。如圖Z0116所示，二者共同形成發射極電流IE。但是，由于基區摻雜濃度比發射區小2～3個數量級，注入發射區的空穴流與注入基區的電子流相比，可略去。
2. 載流子在基區中擴散與復合的過程
由發射區注入基區的電子載流子，其濃度從發射結邊緣到集電結邊緣是逐漸遞減的，即形成了一定的濃度梯度，因而，電子便不斷地向集電結方向擴散。由于基區寬度制作得很小，且摻雜濃度也很低，從而大大地減小了復合的機會，使注入基區的95%以上的電子載流子都能到達集電結。故基區中是以擴散電流為主的，且擴散與復合的比例決定了三極管的電流放大能力。
3.集電區收集載流子的過程
集電結外加較大的反向電壓，使結內電場很強，基區中擴散到集電結邊緣的電子，受強電場的作用，迅速漂移越過集電結而進入集電區，形成集電極電流Inc。另一方面，集電結兩邊的少數載流子，也要經過集電結漂移，在c，b之間形成所謂反向飽和電流ICBO，不過，ICBO一般很小，因而集電極電流
INC +ICBO ≈ INC GS0105
同時基極電流
IB = IPB +IE -ICBO≈IPB - ICBO GS0106
反向飽和電流ICBO與發射區無關，對放大作用無貢獻，但它是溫度的函數，是管子工作不穩定的主要因素。制造時，總是盡量設法減小它。
三、三極管的電流分配關系與放大作用
1.電流分配關系
由圖Z0116可知，三極管三個電極上的電流組成如下：
發射極電流IE
IE=INE+IPE ≈INE GS0107
基極電流IB
IB = IPB + IPE - ICBO ≈IPB - ICBO
集電極電流IC
IC=INC +ICBO≈ INC
同時由圖Z0116也可看出
INE= INC +IPB GS0108
由以上諸式可得到
IE=IC+ IB GS0109
它表明，發射極電流IE按一定比例分配為集電極電流Ic和基極電流 IB 兩個部分，因而晶體三極管實質上是一個電流分配器件。對于不同的晶體管，盡管IC與IB的比例是不同的，但上式總是成立的，所以它是三極管各極電流之間的基本關系式。
由圖Z0116也可以看出，INC 代表由發射區注入基區進而擴散到集電區的電子流，IPB代表從發射區注入基區被復合后形成的電流。對于一個特定的三極管，這二者的比例關系是確定的，通常將這個比值稱為共發射極直流電流放大系數。用β表示，
即
如果忽略ICBO，則
該式說明IB對IC有控制作用。
變換一下式GS0110，可寫成
令
則上式可寫成:
則上式可寫成:
此式表明，集電極電流由兩部分組成：一部分是6.jpg，它表示IC與IB的比例關系，另一部分是
稱為穿透電流其意義將在三極管參數中介紹。
綜合共射極三極管的電流分配關系，可寫為
三極管的電流分配關系還可以用由發射區傳輸?shù)郊妳^(qū)的電子流 INC與發射極總發射的電子流IE之間的比例關系來表示。將這二者的比值稱為共基極直流電流放大系數，用 表示即:
由于 IC = INC＋IICBO，且IC ＞＞ICBO，故:
由上可得出共基極電流分配關系為
和 都是描述三極管的同一過程，它們之間必然存在著內在聯系。由它們各自的表達式知：
即
