    基于三極管的多諧振蕩電路原理圖與其工作原理介紹
    多諧振蕩電路原理圖是什么?多諧振蕩器也被稱為矩形波發生器,它是一種能夠產生矩形波的自激振蕩器。“多諧”是指產生的矩形波中除了含有基波成分外,還含有很多高次諧波成分。該振蕩器沒有穩定狀態,只有兩個暫穩態。正常工作時,電路就在這兩個暫穩態間自動替換,由此產生矩形波脈沖信號,該器件常用作脈沖信號源和時序電路中的時鐘信號。文中用到的多諧振蕩器由兩只三極管組成,在集電極上分別接上發光管,該發光管就能夠根據多諧振蕩器的周期進行交替閃爍。本文主要介紹了基于三極管的多諧振蕩電路原理圖及其工作原理。
    本文介紹的多諧振蕩電路主要采用高增益pnp型鍺管vt3、vt4組成多諧振蕩器,有兩級反相器首尾連接,級間利用電容c3、c4耦合,其工作周期為1s!三極管應選擇集電極電流大于50ma得9012或9015,發光管應選擇高亮度的管子!若想改變閃爍的速度,可以調整c3、c4的容量,也可以用微調代替r3、r4,調好后換上相應數值的電阻即可!

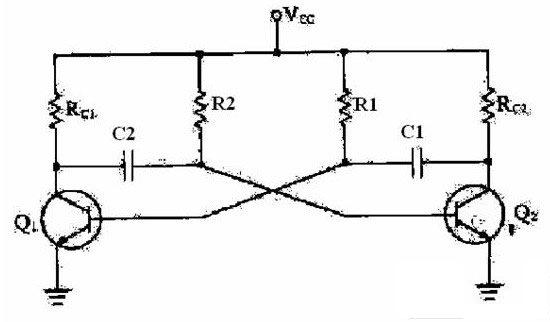

    三極管多諧振蕩電路原理圖
    三極管的多諧振蕩電路
    下面我們將簡要分析該電路的工作原理
    上圖所示為結型晶體管自激或稱無穩態多諧振蕩器電路。它基本上是由兩級RC藕合放大器組成,其中每一級的輸出藕合到另一級的輸入。各級交替地導通和截止,每次只有一級是導通的。
    從電路結構上看,自微多諧振蕩器與兩級Rc正弦振蕩器是相似的,但實際上卻不同。正弦振蕩器不會進入截止狀態.而多諧振蕩器卻會進入截止狀態。這是借助于Rc耦合網絡較長的時間常數來控制的。盡管在時間上是交替的,可是這兩級產生的都是矩形波輸出。所以多諧振蕩器的輸出可取自任何一級。
    電路上電時,Vcc加到電路,由于兩只三極管都是正向偏置的故他們處于導通狀態,此外,還為藕合電容器Cl和C2充電到近于Vcc電壓。充電的路徑是由接地點經過晶體管基極,又通過電容器而至Vcc電源。還有些充電電流是經過R1和R2的,從而導致正電壓加在基極上,使晶體管導電量更大,因而使兩級的集電極電壓下降。
    在上述多諧振蕩電路原理圖中兩只晶體管不會是完全相同的,因此,即使兩級用的是相同型號的晶體管和用相同的元件值,一個晶體管也會比另一個起始導電量稍微大些。

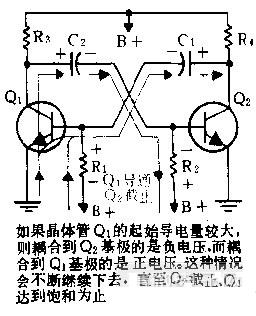

    假定Ql的導電量稍大些,由于Ql的電流大,它的集電集電壓下降就要比Q2的快些。結果,被通過電阻器R2放電的電容器C2藕臺到Q2基極的電壓就要比由C1和Rl藕合到Ql基極的電壓負值更大些。這就使得Q2的導電量減少,而它的集電極電壓則相應地增高了。
    三極管的多諧振蕩電路
    Q2集電極升高的電壓,是作為正電壓藕合回Ql基極的。這樣,Q1導電更多,從而引起它的集電極電壓進一步下降,由于C2還在放電。故驅使Q2的基極電壓向負的增大。
    這個過程繼續到最終Q2截止,而Ql在飽和狀態下導通為止。此時,電容器C2仍然通過電阻器R對接地點放電。Q2級保持截止直至C2已充分放電使得Q2的基極電壓超過截止值為止。然后Q2開始導通,這樣就開始了多諧振蕩器的第二個半周。

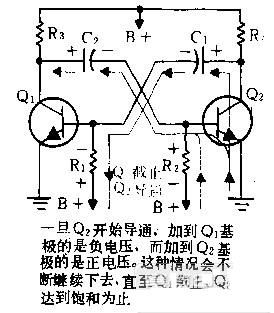

    由于Q2開始導通,它的集電極電壓就開始下降,導致電容器Cl通過電阻器Rl開始放電,這樣,加到Q1基集的是負電壓。Q1傳導的電流因此而減小,并引起Ql集電極電壓升高。
    三極管的多諧振蕩電路
    這是作為正電壓藕合到Q2基極的,于是Q2傳導的電流就更大。就象前半周的工作一樣,這是起著正反饋作用的,并持續到Ql截止,Q2在飽和狀態下導通為止。Q2保留在截止狀態,直至C1已充分放電,Ql開始脫離截止狀態為止。此時,完整的周期再次開始。
    好一級導通時間的長短,取決于另一級截止的時間。也就是取決于C1Rl和C2R2的時間常數RC。時間常數越小轉換作用也就越快,因此多諧振蕩器的輸出頻率就越高。就上述的電路來說,兩個RC網絡的時間常數相同,兩個晶體管的導通和截止周期是相等的,故稱之為對稱的自微多諧振蕩器。
