三極管的管型及管腳的判別是電子技術初學者的一項基本功，為了幫助迅速掌握測判方法，總結出四句口訣：“三顛倒，找基極；PN結，定管型；順箭頭，偏轉大；測不準，動嘴巴。” —— 下面讓我們逐句進行解釋吧。
三顛倒，找基極
我們知道，三極管內部有兩個PN結，三極管是PNP型還是NPN型的區別就是兩個PN結的連接方式不同。

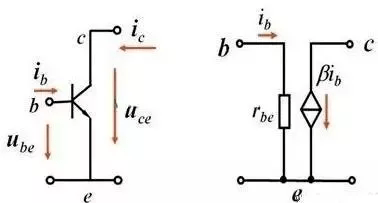

三極管及等效電路
測量三極管是要使用萬用表的歐姆檔，檔位的選擇可以是Rx100檔位，也可以是Rx1k檔位。
我們知道，萬用表在歐姆檔時紅表筆在萬用表內接的是電池的負極，黑表筆連接著表內電池的正極。（下面的測量都是基于三極管沒有損壞的情況下測試的，如果三極管已損壞，下面的測試方法就不合適了。）
在我們不知道被測三極管是什么類型的時候（PNP型還是NPN型），這個時候一般也不會知道各管腳是什么電極 —— 測試的第一步是先找出來這個三極管的基極：
我們先任取三極管三個引腳中的兩個（例如取1腳和2腳），用萬用表兩只表筆測量一下這兩腳之間的電阻（正向電阻），然后將表筆翻轉再測量一下兩腳之間的電阻（反向電阻）；接下來依次測量1腳、3腳之間的正、反向電阻，以及2、3腳之間的正、反向電阻。
比較這三次測量出來的正、反向電阻，一定有兩次的測量結果接近：即兩次測量的正向電阻接近、負向電阻也接近；那么剩下的一次必然是正、反向電阻都較大，于是，可以得出結論，正、反向電阻都偏大的那一次，未測量的那個引腳就是這只三極管的基極。

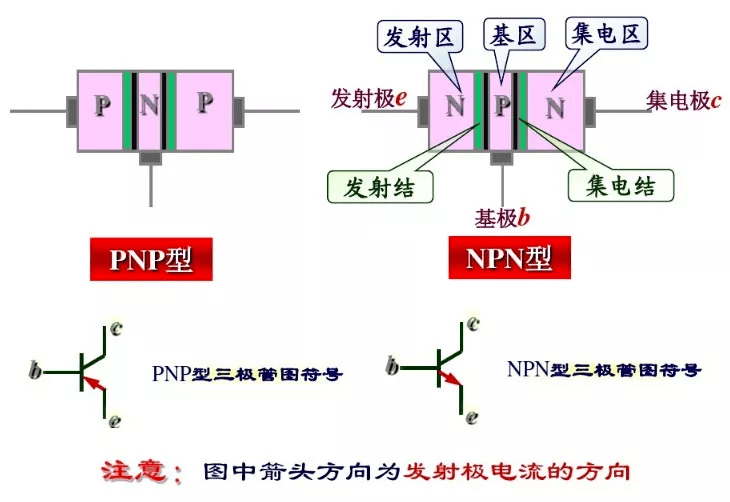

NPN型和PNP型三極管結構
PN結，定管型
找出這只三極管的基極引腳之后，就可以根據基極與另外兩個電極之間PN結的方向來確定該只三極管是PNP型還是NPN型。

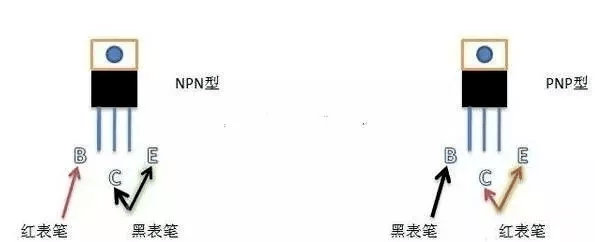

將萬用表的黑表筆連接到該只三極管的基極，紅表筆連接到另外兩個電極中的任何一個，如果表頭指針偏轉角度很大，則說明這只三極管是NPN型三極管，如果表頭指針偏轉角度很小，說明這只三極管為PNP型三極管。
順箭頭，偏轉大
從上面兩個步驟我們已經找出了這只三極管的基極，以及這只三極管是那種類型的三極管，接下來就要判斷哪個引腳是集電極，哪個引腳是發射極了 —— 這時我們可以用測試穿透電流的方法來確定集電極和發射極。
對于NPN型三極管，用萬用表的黑表筆、紅表筆顛倒測量兩個電極之間的正、反向電阻，雖然兩次測量中萬用表偏轉角度都很小，但仔細觀察，總能判別出哪一次的偏轉稍大，哪一次的偏轉稍小，偏轉角度稍大的電流流向是：
黑表筆-集電極-基極-發射極-紅表筆，電流流向正好與三極管電路符號中的箭頭方向一致（這就是我們這一步驟的口訣“順箭頭”）。由此可以判斷，此時黑表筆接的是集電極，紅表筆接的是發射極。對于PNP型三極管，道理類似。
測試穿透電流的?法來確定集電極和發射極
測不準，動嘴巴
如果在“順箭頭，偏轉大”的測量過程中，由于顛倒前后兩次測量指針偏轉角度都很小，實在難以區分，就要“動嘴巴”了。
具體方法是，在“順箭頭，偏轉大”的判別方法的兩次測量中，用兩只手分別捏住兩表筆與管腳的結合部位，用嘴巴含住基極，仍用“順箭頭，偏轉大”的判別方法即可區分出來集電極和發射極，其中原理是由于人體起到直流偏置電阻的作用，濕測量效果更加明顯。
