先來設計延時開關。
延時開關是利用電容器充電時，電容器兩端的電壓逐漸上升的特點來實現的。

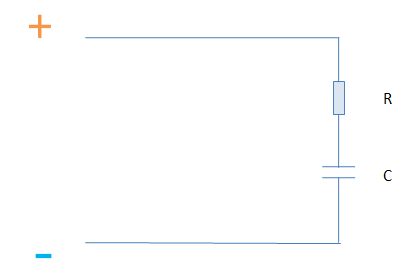

看一下RC電路：
接通電源后，電容器開始充電，開始時，充電電流最大，電容器可以看作是一個較小的電阻，根據歐姆定律分壓定理，C兩端的電壓較小，
當C充電完成后，C相當于一個斷路，電阻無窮大，根據分壓定理，C兩端的電壓等于電源電壓。
R越大、C越大，充電時間越長，R越小、C越小，充電時間越短。

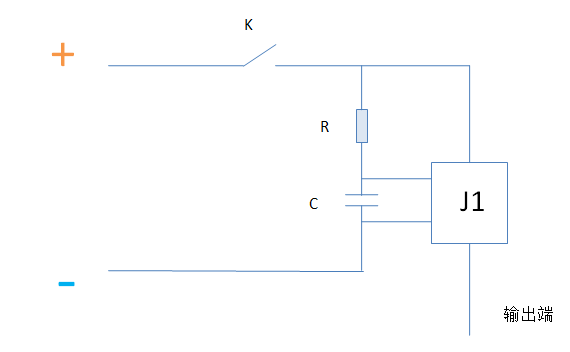

在RC電路里接入一個繼電器，就可以組成延時開關。
設R=10歐，J1的控制端電阻為R1，R1=10歐，電源電壓為2伏，J1控制端的工作電壓是1伏，即當控制端電壓為1伏時，J1導通。
開關K閉合后，RC電路接通電源，C開始充電，C充電過程中，C可以看作是一個電阻和J1控制端并聯，設并聯電阻為R2，可知R2<R1=R，
即J1控制端兩端的電壓小于1伏，J1處于斷開狀態。
當C充電充滿時，C為斷路，電阻無窮大，此時，電路就變成了R、R1的串聯電路，R1兩端的電壓為1伏，達到J1控制端工作電壓，J1導通。
J1導通就是延時開關導通。從K閉合到J1導通，中間會經歷C的充電時間，這就是延遲時間。
當R和R1的阻值確定時，C越大，充電時間越長，C越小，充電時間越短。
也可以把R、R1和C一起納入?yún)?shù)計算，計算出符合要求的充電時間的R、R1、C。就是說，不單可以調節C的大小來獲得要求的充電時間，也可以調整R、R1的阻值來調節充電時間。
實際上，這里R1和C并聯，對充電時間的影響可能有點復雜。
但實際上，也不需要精確計算，根據經驗和一些調試，可以獲得適當?shù)腞、R1、C，滿足要求的充電時間。

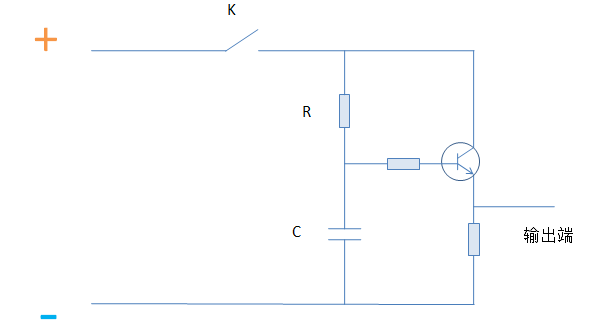

用三極管電路表示延時開關：

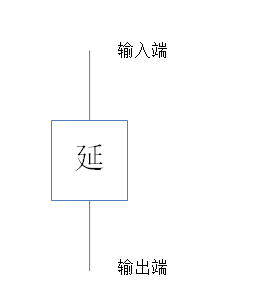

在電路中，延時開關的示意圖：
輸入端接通電源正極后，延遲一段時間后，輸出端輸出1，也就是高電位，也可以說是正極電壓。
注意，輸入端接通電源正極后要一直接通電源正極，延時開關才能正常工作。
再來看脈沖延時開關，《設計邏輯電路的開關元件》里介紹了雙穩態開關，

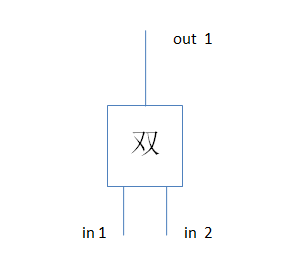

雙穩態開關的示意圖：
因為一般只用得到一個輸出端，所以只畫出out1。

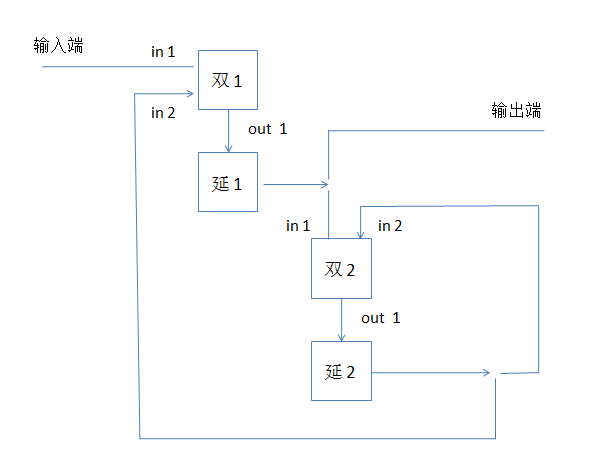

延時脈沖開關的電路圖：
輸入端輸入一個1脈沖時，雙1的out1變?yōu)?，觸發延1，延1開始充電，到延遲時間后，延1輸出1，輸出端輸出1，雙2的out1變?yōu)?，觸發延2，延2開始充電，到延遲時間后，延2輸出1，雙1、雙2的out1都變?yōu)?，本次工作過程結束。
在本次工作過程中，輸入端輸入1脈沖后，經過延1的延遲時間，輸出端輸出1，從此時又經過延2的延遲時間，輸出端輸出0，雙1、雙2的out1變?yōu)?，延1、延2放電，放電到一定程度后斷開，斷開后仍然放沒放完的電，放電完成后整個電路恢復為初始狀態。
在本次工作過程中，輸出端輸出了一個1脈沖，脈沖寬度是延2的充電時間，也就是延2的延遲時間。
其實這個設計是存在問題的，延2輸出1是雙2out1=1支持的，若雙2out1=0，則延2輸出0，而延2輸出1使雙2out1變?yōu)?，雙2out1變?yōu)?則延2輸出0，這就形成了一個循環依賴，這可能會導致不穩定的問題。
總的來說，這是一種直接反饋，這種直接反饋可能導致不穩定，或者說預期外的結果。
但這似乎又和實際的元件和電路的品質表現有關，對于理想的元件和電路，這樣的設計似乎沒問題。
理想的元件和電路，對信號的響應是即時的，大概可以說是只需要“很短的時間”，且各元件對響應保證完成和保證按順序完成，這樣就不存在問題。
實際中，延2輸出1，使得雙2out1變?yōu)?，需要確保一小段時間，在這段時間內，即使雙2out1變?yōu)?，但延2仍然可以輸出1，確保雙2out1變?yōu)?，這段時間后，延2才輸出0。
如果這個問題存在，要怎么改進設計？留給大家思考，我懶得畫了，哈。
我們假設這個問題不存在，接著分析。
電容器的充電放電是一個挺麻煩的事情，以延1為例，電容器充電充滿，則延1接通。雙1輸出0時，相當于延1和電源斷開，電容器放電，而放電必須在下一次充電之前完成，也就是必須在延時開關下一次被觸發前完成。
最快的情況，本次操作后執行下一次操作，下一次操作完成后又返回調用本次操作，這類似于程序里的循環和goto。
這就要求本次操作的放電時間要小于下一次操作的充電時間-對下一次操作輸出1的時間（1脈沖的脈沖寬度），且越小越好。
如果本次操作的時間很長，就意味著本次操作的充電時間很長，如果下一次操作的時間很短，就意味著下一次操作的充電時間很短，這要求本次操作的放電時間更短，
于是，這就要求本次操作的充電時間很長而放電時間很短，這在技術上做到比較有難度。
因為這要權衡充電電阻和放電電阻，從上文電路圖可以看到，充電電阻是R，放電電阻是繼電器控制端線圈電阻。
對于NPN型三極管電路，放電電阻是基極電阻+基極和發射極之間的電阻+發射極電阻。
基極電阻是連在基極上的電阻，發射極電阻是連在發射極上的電阻，
基極和發射極之間的電阻=三極管內部基區電阻+發射區電阻+基區和發射區之間PN結的電阻
當然，事實上，還有一部分放電電流是通過充電電阻R，流到集電極，又流到發射極，又通過發射極電阻來到電容器負端。
所以，要權衡設計這些電阻，而發射極電阻還關系到輸出電壓，這跟連在發射極上的外部電路的電阻（阻抗）又有關系。這是不是“輸出阻抗”問題？
電容器放電剛開始的一段時間內，延1可能仍然是導通的，這段時間要不要算到延時開關的導通時間里，也就是輸出的1脈沖的脈沖寬度里？
而延1的輸出端一方面作為延時脈沖開關的輸出端，一邊和雙2的in1相連，雙2的in1在out1為0時，in1會輸出一定的低電壓，這會通過輸出端和外部電路產生耦合，要不要在延1和輸出端之間加一個繼電器或者三極管開關解耦？
又或是在延1和雙2之間加一個繼電器或者三極管開關解耦？
或者把輸出端設在雙2的out1，以雙2的out1作為延時脈沖開關的輸出端，但這樣延2的輸入端會和外部電路產生耦合，延2放電的時候，放電電流會流向外部電路。
這似乎引出了“輸入阻抗”和“輸出阻抗”的問題，兩個元件要連在一起用，輸入阻抗和輸出阻抗要匹配，或者說符合彼此給出的規格，大概就是輸入阻抗和輸出阻抗問題吧。
規格是指阻抗的范圍，兩個元件要連在一起用，自己的輸出端阻抗要在對方給出的輸入阻抗范圍內。以及，對方的輸入端阻抗要在自己給出的輸出阻抗范圍內。
耦合是普遍存在的，但，通過制定統一的輸入輸出接口，可以進行管理和調節。
輸入輸出接口可以減小耦合，統一輸入輸出接口可以對輸入輸出的耦合統一計算，可以計算很多元件連在一起用時的耦合積累，可以計算得到并聯的最大情況的耦合和串聯的最大情況的耦合，并將它們控制在一個比較小的范圍內，在這個范圍內，耦合對電路的影響不大，電路可以正常工作。
通過對電路參數的設計，以及晶體管的技術品質的提升，可以在元件數量很多時，耦合的累積量仍然很小，不會超過某個范圍，就像數學上的極限。
這是一種比較理想的情況。
晶體管的技術品質，比如開關特性，開時，電阻很小，關時，電阻很大，開關的反差越大，則電路的誤差耦合越小，電路越穩定，電路的規模可以做的越大。電路規模指元件數量。比如大規模集成電路，超大規模集成電路。
誤差耦合就是上面說的不需要但是又存在的耦合，這些耦合會造成電路的誤差，誤差在一定范圍內，電路可以正常運行，表達預期的邏輯，誤差積累超過一定范圍，電路會出錯，表達出錯誤邏輯，比如開變成關，關變成開，或者，該開不開，該關不關。
數字電路的誤差耦合可以分為2大類：
1基本開關電路的誤差耦合
2特定電路的誤差耦合
先說說基本開關電路的誤差耦合，理論上，繼電器，是一個理想的開關元件，可以說不存在誤差耦合。因為繼電器的控制端和輸入輸出端是獨立的2條線路，所以，繼電器沒有基本開關電路的誤差耦合。
三極管的基極、發射極、集電極共用一條線路，相當于控制端和輸入輸出端共用一條線路，所以，三極管開關電路存在基本開關電路的誤差耦合。
特定電路的誤差耦合比如上文說到的雙穩態電路的in1和延時脈沖開關的輸出端直接連接時，可能通過延時脈沖開關的輸出端向外部電路輸出低電壓。又比如上文說到的延2的輸入端和延時脈沖開關的輸出端相連時，可能通過延時脈沖開關的輸出端向外部電路輸出放電電流。

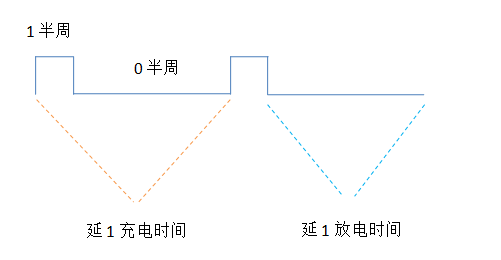

假設本次操作和下一次操作的延時脈沖開關的延遲時間一樣，下一次操作完成后又返回執行本次操作，那么，簡單的，理想的，這兩個操作的延時脈沖開關交替輸出的脈沖可以用一個方波來表示：
簡單的，理想的，延1的充電時間可以認為是方波的一個周期，放電時間應在0半周以內，且越小越好。上文說了，技術上，要讓放電時間遠小于充電時間實現起來可能比較困難，在這里，因為充電時間=一個周期=1半周+0半周=1半周+最大放電時間，可以讓0半周比1半周長比較多，這樣，充電時間仍然大于放電時間，但是放電時間的范圍變大了，或者說，0半周比1半周越長，最大放電時間越接近充電時間，技術上比較容易實現。

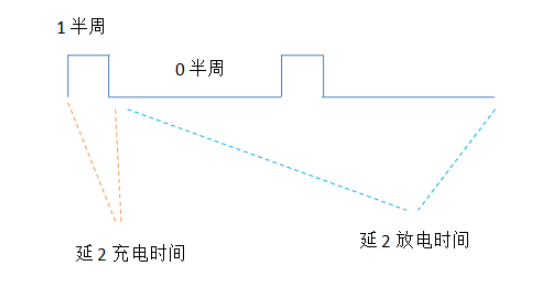

對于延2，充電時間是1半周，放電時間是這個周期的0半周+下個周期，所以，延2允許的放電時間遠大于充電時間，這個技術上容易實現。
注意，是允許的放電時間遠大于充電時間，允許的放電時間最大可以達到這個周期的0半周+下個周期這么長，但不是說要做到這么長，事實上，應該比這個小，越小越好。
上面說的這些問題，早期的電子計算機工程師應該都碰到過，或者說，經歷過。

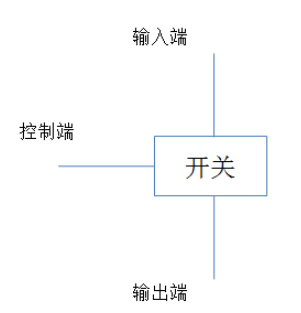

再來看一次性開關，這里會用到開關元件，開關元件的示意圖：
控制端是1時，輸入端輸出端導通，控制端是0時，輸入端輸出端斷開。
開關元件可以是一個繼電器，也可以是三極管開關電路，等等。

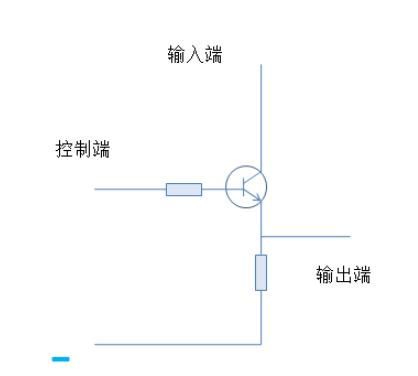

三極管開關電路圖：

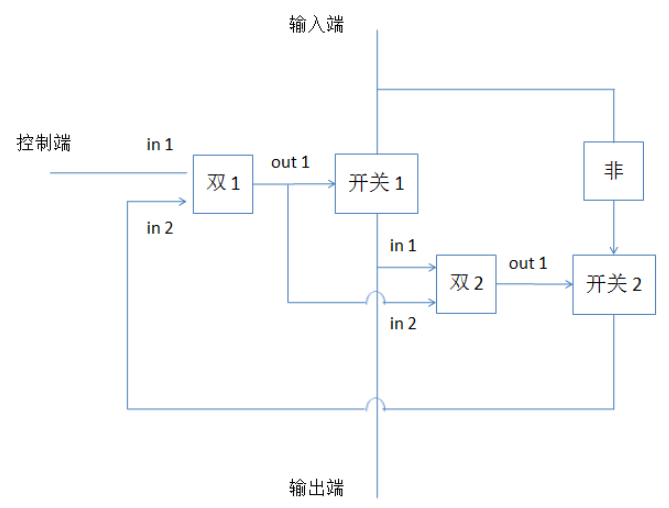

一次性開關電路圖：
控制端輸入1脈沖，雙1的out1變成1，使開關1導通，之后，輸入端輸入1就可以通過開關1，使雙2的out1變成1，使開關2導通，
之后，當輸入端的1結束后，就變成了0，0使非門輸出1，通過開關2輸出到雙1的in2，使雙1out1變成0，開關1斷開。
開關1斷開后，輸入端無論輸入什么，輸出端都是0，這就是一次性開關的效果：當控制端輸入1脈沖后，一次性開關開始工作，輸入端和輸出端導通，當輸入端輸入1脈沖時，輸出端輸出1脈沖，1脈沖結束后，一次性開關停止工作，輸入端無論輸入什么，輸出端都是0。
還有，當控制端輸入1時，雙1out1會輸出1到雙2的in2，使雙2out1變成0，開關2斷開。這樣就切斷了非門和雙1in2的通路，不然，非門輸出的1會阻止雙1out1變成1。在上一次使用后，雙2out1一直是1，開關2一直導通。
還要說明一點，雙穩態開關在第一次使用前要設置初始狀態，因為，接通電源后，雙穩態電路的狀態是隨機的。如果要求初始狀態是out1=1，可以讓in1=1來設置這個初始狀態。
