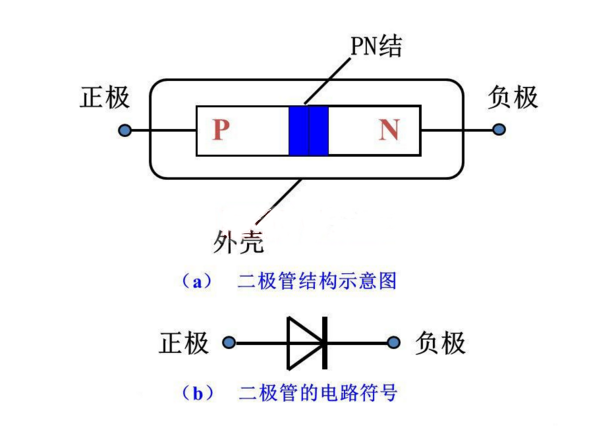

一種將交流電能轉變?yōu)橹绷麟娔艿陌雽?dǎo)體器件。整流二極管可用半導體鍺或硅等材料制造。整流二極管的作用主要是各種低頻半波整流電路，如需達到全波整流需連成整流橋使用，通常包含一個PN結，有正、負極兩個端子，而電流只能由正極流入、負極流出。其結構如下圖所示：
整流二極管的作用-用于半波整流電路中：

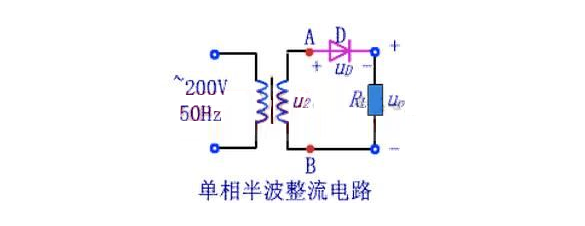

如下圖所示單相半波整流電路由電源變壓器、整流二極管、負載電阻組成。其中，電源變壓器首先將市電電壓轉變?yōu)樗杞蛔冸妷簎2，整流二級管再將交流電轉變?yōu)橹绷麟姟?/div>
烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
整流二極管的作用二-用于全波整流電路中：

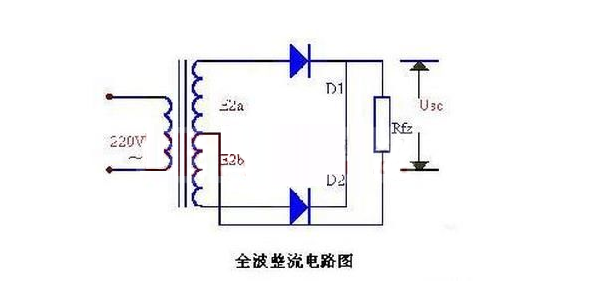

如下圖所示全波整流電路中，包含兩個整流二極管，因此全波整流電路可以看作是由兩個半波整流電路組合而成的，在變壓器次級線圈中間引出一個抽頭，將次級線圈分為兩個對稱的繞組，從而引出兩個大小相反、極性相同的電壓。兩個整流元件輪流導電，使得負載電阻在正負兩個半周作用期間，都有電流通過，從而大大提高了整流效率。
整流二極管的作用三-用于橋式整流電路中：

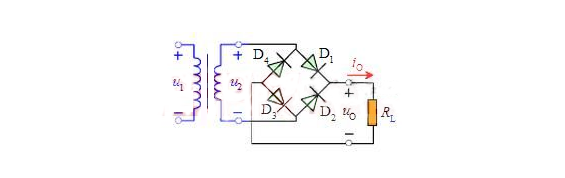

如下圖所示橋式整流電路中，包含四個整流二極管，二極管首尾相連組成橋式結構。這種整流電路具有全波整流電路的優點，即具有比半波整流電路大一倍的整流效率，又克服了全波整流電路的缺點，使得每個整流二極管承受的反向電壓僅為全波整流電路的一半。
烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
