原理圖

原理圖，顧名思義就是表示電路板上各器件之間連接原理的圖表。在方案開發等正向研究中，原理圖的作用是非常重要的，而對原理圖的把關也關乎整個項目的質量甚至生命。

畫原理圖非常見技巧匯總

最近在畫一個原理圖，把一些比較好的經驗分享一下，比較普通的就不提了。

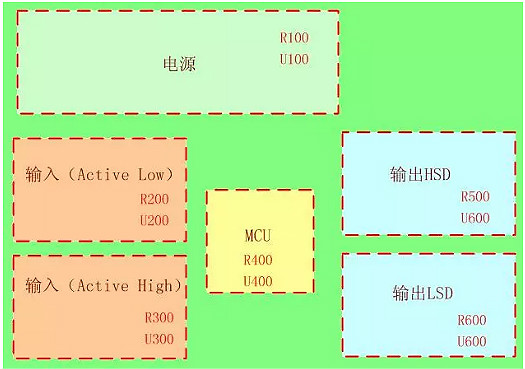

1.把每個功能模塊分離開來，以100，200，300……記錄，并且用虛框標明。

2.輸入模塊在圖的左半部分，輸出模塊在右半部分，電源在左上半部分，MCU在中間部分。

3.選擇最常用的電阻和電容，缺省電阻（精度如5%，封裝0603），缺省電容（精度如10%，封裝0603，耐壓50V），如有與之不同則必須顯示出來。

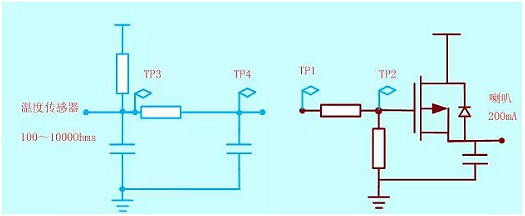

4.確認在每個信號點添加測試點。

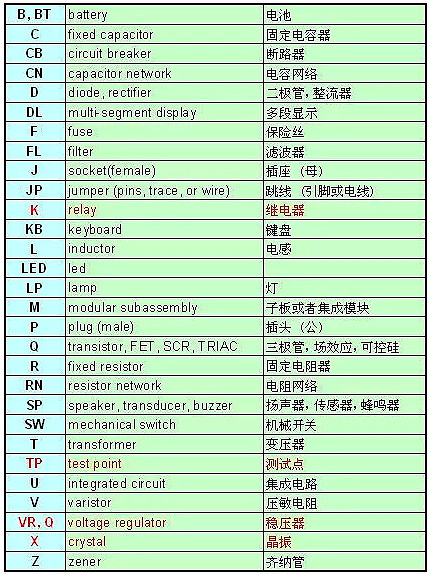

5.標號需按照以下定義：

6.地平面符號如下：

7.注明輸入/輸出信號的功能（簡寫形式），輸入/輸出信號的大小（電流）。電源信號注明電壓大小和最大電流。敏感信號需要注明。

原理圖的制作

對于原理圖的制作，不同的技術人員有自己的方法，這一點沒有一個統一的標準，你所習慣的或許你認為是最好的，但是別人不習慣的話就會覺得很爛。

無論是被用作在反向研究中分析線路板原理和產品工作特性這些產品本身的功能特征，還是被重新作為正向設計中的PCB設計基礎和依據來使用，PCB原理圖都有著其特殊的作用。最重要的，在產品的調試、維修及改進過程中起著不可或缺的作用。深圳在PCB抄板、原理圖反推等反向研究領域做的比較出色，市場以及技術都已經較為成熟，并且因?yàn)槠涞锰飒?dú)厚的地理優勢以及電子產品的廣闊市場背景。
