摘要：經常有客戶說需要一個0.1%精度的電流鉗，但是很遺憾目前沒有這么高精度的電流鉗。下面我們了解一下電流傳感器/互感器的知識，便于大家選型。
通常的電流傳感器/互感器是把大電流轉換為同頻同相的小電流以便于測量或實現隔離。根據不同的變換原理，一般有基于電磁感應原理、霍爾效應、磁通門這幾種技術的電流傳感器/互感器。
一、電流互感器
電流互感器類似于一個初級匝數很少，次級匝數較多的變壓器。理想情況下初次級電流之比與匝數比成反比，電流變換比例以初次級額定電流標注，例如“300A/5A”，表示被測電流為額定值300A時輸出電流為5A。由于初次級線圈均存在漏感和電阻，以及勵磁電流、鐵芯磁化曲線非線性，會導致互感器產生比值誤差和相位誤差。用于計量計費的互感器準確度一般為0.1~1級。由互感器原理可知，它是不能測量直流電流的，通常設計為工頻測量，準確度為工頻下的參數，帶寬較窄，不適合用于諧波分析和非正弦測量。使用電流互感器一定注意不能將次級開路，否則將會產生高壓危及人身和設備安全。

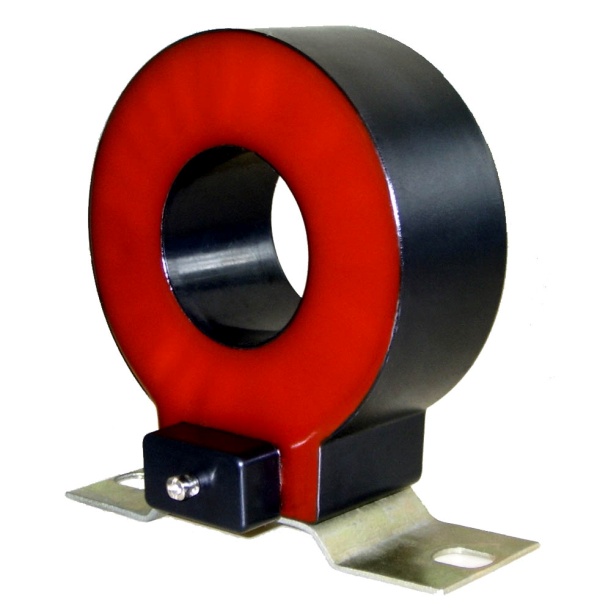

圖 1 電流互感器
二、電流鉗
電流鉗內的鐵芯分成兩部分，避免斷開被測回路，非常便于測量且使用很廣泛。有基于電磁感應原理和霍爾效應兩種類型。
基于電磁感應原理的電流鉗與互感器一樣，鐵芯被分成兩部分，閉合時兩部分鐵芯需要緊密結合，有些電流鉗次級連接了電阻輸出為電壓信號，沒有內部電阻的輸出為電流信號。受到兩部分鐵芯閉合程度的影響，電流鉗精度通常比互感器差。同樣地基于電磁感應的電流鉗也只能測量交流。
基于霍爾效應的電流鉗在鐵芯中加工一個氣隙放置霍爾元件。利用霍爾元件測量氣隙中的磁感應強度，根據控制方式不同，有開環和閉環兩種類型。開環霍爾型使用線性度較好的霍爾元件，霍爾元件輸出電壓正比于被測電流。閉環霍爾型使用零磁通技術，鐵芯上有補償線圈。當初級有被測電流在鐵芯中產生磁通時，霍爾元件檢測鐵芯中的磁感應強度，通過負反饋將此誤差電壓轉換為電流驅動補償線圈，抵消鐵芯中的磁通，最終被測電流與補償線圈產生的磁通量大小一致方向相反，通過測量補償線圈的電流即可按照匝數比換算出被測電流。
開環和閉環霍爾型電流鉗都可以測量直流和交流。開環霍爾受鐵芯非線性和霍爾元件溫度特性等影響，精度和線性度都較差，但成本低。閉環霍爾對霍爾元件的線性度依賴較小，鐵芯工作在零磁通下，因此精度比開環的高。但是電流鉗存在活動鐵芯閉合程度不理想問題，幾乎沒有等于優于0.1%的，能夠做到1%已經是很高的指標?；魻栐枰峁┕ぷ麟妷海虼诉@兩種電流鉗都要供電，閉環霍爾需要驅動補償線圈耗電更大。

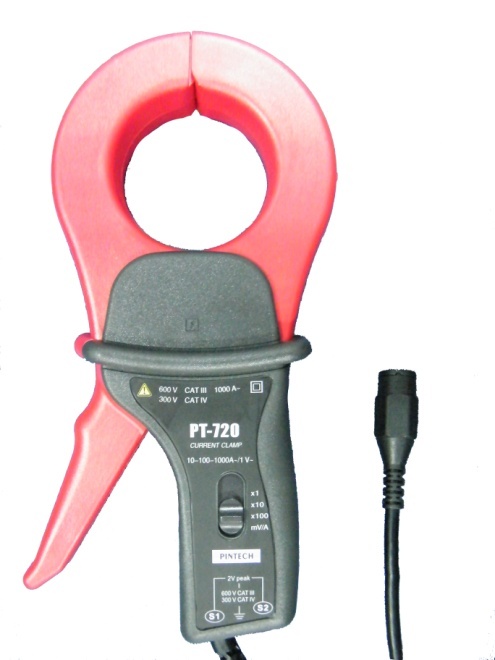

圖 2 電流鉗
三、閉口式電流傳感器
通常與霍爾型電流鉗一樣，也有開環和閉環霍爾兩種類型，輸出為電流或電壓信號。由于閉口形式，比相同類型的電流鉗精度高。
另外有利用磁通門技術的電流傳感器，精度優于0.05%，甚至達到12ppm，但是這種類型傳感器非常昂貴并且很脆弱。在使用中一旦未給傳感器供電情況下，通有被測電流，會造成傳感器損壞。

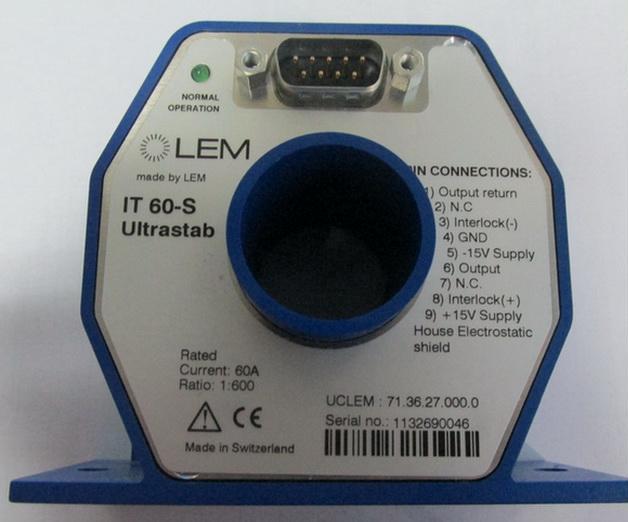

圖 3 閉口式電流傳感器
四、電流傳感器/互感器與功率分析儀連接
PA5000功率分析儀電流測量有直接輸入和傳感器輸入兩組端口，當使用的傳感器/互感器輸出為電流信號時，接入到PA5000的電流直接輸入端口，根據所用傳感器/互感器正確設置PA的“CT”比例系數，如300A/5A，則CT=300A/5A=60。
當使用的電流傳感器/電流互感器輸出為電壓信號時，接入到PA5000的外部傳感器端口(BNC接口)，根據所用傳感器/互感器正確設置PA的“傳感器比率”，單位為mV/A，如電流鉗參數為1000A轉換為1V，則傳感器比率設為1mV/A。
