在PCBA加工行業里，由于貼片發光二極體積小、耗電量低、使用壽命長、高亮度、環保、堅固耐用牢靠、適合量產、反應快，防震、節能、高解析度、耐震、可設計等優點會多領域應用到發光二極管。使用過程中經常需要對貼片發光二極管進行焊接，這時就需要對貼片發光二極管的正負極進行判斷，才能完成焊接，那么怎樣才能快速的判斷貼片發光二極管的正負極呢？

發光二極管電壓電流

貼片發光二極管常用顏色一般有紅、黃、藍、綠等，這些二極管常用的封裝有0805、1206及1210等。每一種顏色的貼片發光二極管電壓電流是不一樣的，電壓紅色的一般是在2.2V，藍、紫、綠、白的一般在3.0到3.4V左右，電流都在20mA左右。這種貼片發光二極管紅、綠、懶一般使用在顯示屏比較多，白色一般應用于照明。

發光二極管的正負極判斷

1、看二極管引腳

發光二極管在常規的情況下是長腳為正，短腳為負，如果兩腳長短一樣，則看發光二極管里面的小點是正極，大點是負極。

2、用檢測工具

用萬用表測試發光二極管，紅表筆接為正，黑表筆接為負。注：在測試發光二極管時，如果低檔測不出來時，可用RX10K檔測，在兩表筆接觸在二極管的正負兩極時，在電阻較小的時候，黑表筆所接的是二極管正極，電阻較大時，那么黑表筆是二極管負極。

萬用表測試發光二極管正負極時顯示什么狀態是正確的？

萬用表Rx1k檔紅、黑兩表筆交替接自閃發光二極管的兩根引線，當發現其中一次測量，表針先向右擺動一定距離，然后表針在此位置上開始輕微抖動（振動），擺動幅度在一小格左右。這種現象說明自閃發光二極管內部的集成電路在萬用表內部1.5V電池電壓的作用下開始振蕩，輸出的脈沖電流使指針產生抖動，只是因?yàn)殡妷禾瓦€不能使發光二極管發光。但此現象說明萬用表紅、黑表筆的接法是正確的，即萬用表黑表筆接的是自閃發光二極管的正極。

3、看二極管的缺角處

在led節能燈照明行業中會經常用到5050貼片LED，這種貼片發光二極管是正方形的，四個直角中有一個角帶個小缺角，帶小缺角的那端就是負極，另一端是正極。

4、看二極管產品標識

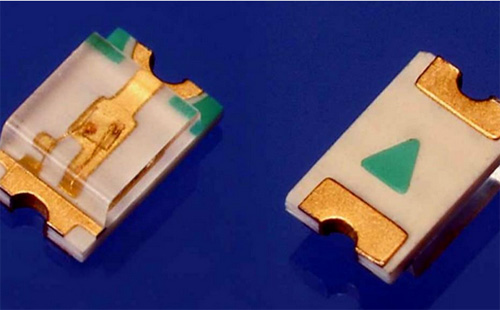

在0805、0603封裝的貼片發光二極管在底部都會有”T”字形或倒三角形符號，”T”一橫的一邊是正極，另一邊是負極；三角形符號的“邊”靠近的是正，“角”靠近的是負極。

5、看發光二極管內形狀

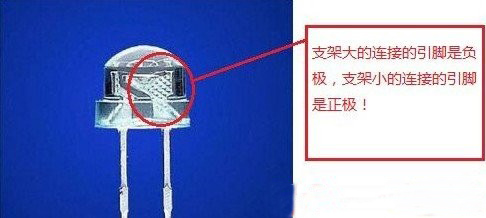

從發光二極管的側面觀察會有兩條引出線在管體內的形狀，小的為正極，大的為負極。
