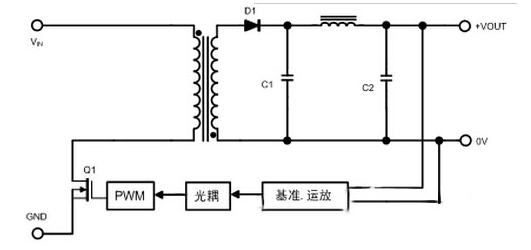

圖1反激式電源拓撲

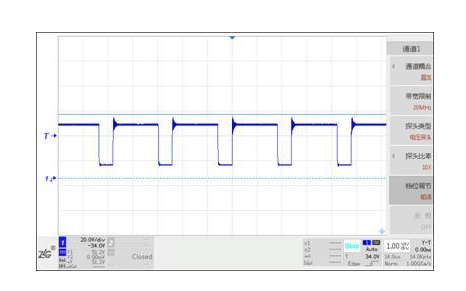

圖2場效應管漏極電壓波形

降低開關電源的噪聲原因分析

由于開關電源輸入端較高的開關頻率，以及整流二極管的反向恢復峰值電流高和反向恢復時間較長，因而產生諧波，并使電流、電壓的波形嚴重畸變，噪聲很高，用快恢復二極管)替代普通整流二極管作為逆變器的輸入整流器后，可使變頻器的噪聲降低到合理水平，這主要是由于快恢復二極管的關斷特性(低的反向恢復峰值電流和短的反向恢復時間)所決定。其機制如下

快恢復二極管的其主要反向關斷特性參數為：反向恢復時trr=ta+tb(ta一少數載流子在存儲時間，tb一少數載流子復合時間)；反向恢復峰值電流IRM；反向恢復電荷Qrr=l／2trr×IRM以及表示器件反向恢復曲線軟度的軟度因子S=tb／ta。而快恢復二極管的正向導通主要參數有：正向平均電流IF(AV)；正向峰值電壓UFM；正向均方根電流IF(RMS)以及正向(不重復)浪涌電流IFSM。快恢復二極管的反向陰斷特性參數為：反向重復峰值電壓URRM和反向重復峰值電流IRRM。必須指出：反向恢復時間trr隨著結溫Tj的升高，所加反向電壓URRM的增高以及流過的正向電流IF(AV)的增大而增長，而主要用來計算FRED的功耗和RC保護電路的反向恢復峰值電流IRM和反向恢復電荷Qrr亦隨結溫Tj的升高而增大。因此，在選用快恢復二極管時，必須充分考慮這些參數的測試條件，以便作必要的調整。
